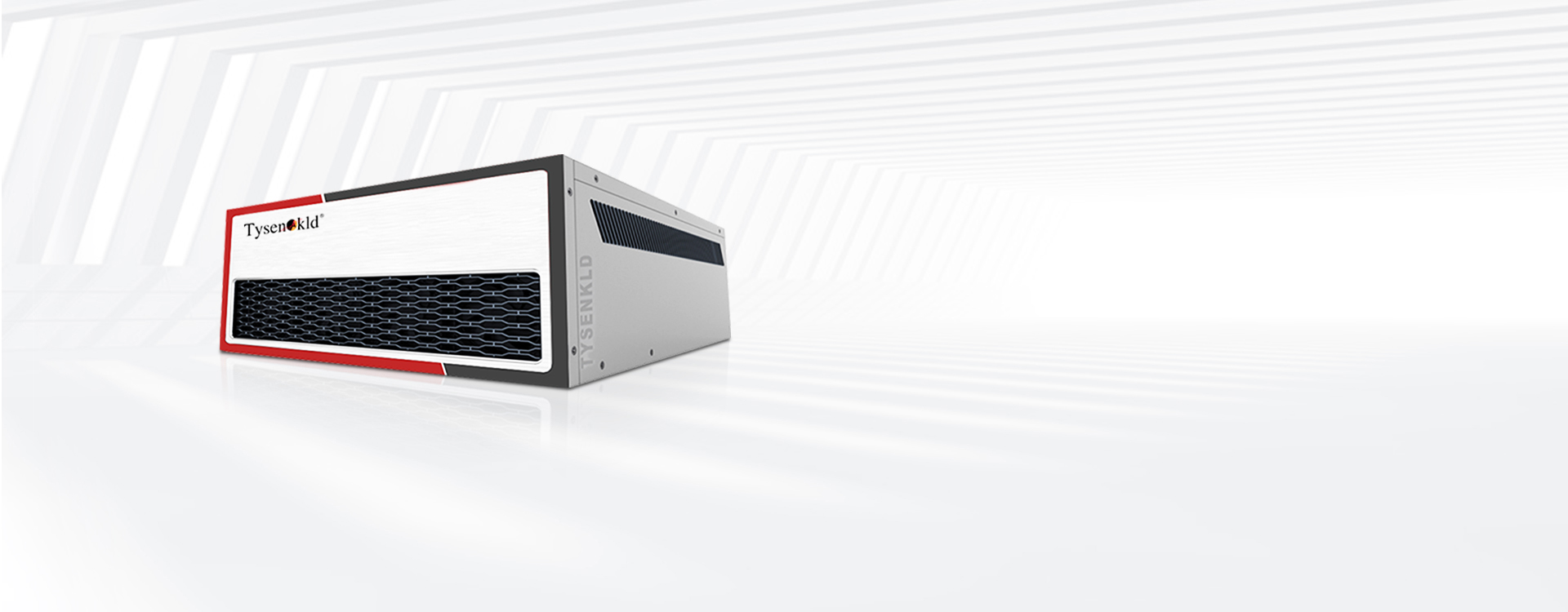

Stromrichter für
Energiespeicher PCS der
Serie KLD-PES1-M 50-200kW
Stromrichter für Energiespeicher PCS der Serie KLD-PES1-M 50-200kW
Intelligentr
Sicher
Verlässlich
Stromrichter für
Energiespeicher PCS der
Serie KLD-PES1-M 50-200kW
Stromrichter für Energiespeicher PCS der Serie KLD-PES1-M 50-200kW
Die Stromrichter für Energiespeicher der Serie KLD-PES1-M verfügen über einen Leistungsbereich von 50-200 kW und bestehen aus den bidirektionalen DC/AC-Stromrichtern, Steurungssinheiten und anderen Komponenten. Der PCS-Steurung empfängt das Steuerbefehlssignal über die Kommunikation und steuert die Stromrichtern entsprechend dem Leistungsbefehl zum Laden oder Entladen der Batterie, um die Leistung des Netzes zu regeln.
Kombination von aktiven und passiven Methoden zur Erkennung von Inselnetzen.
Sowohl netzgekoppelter als auch netzabgekoppelter Betrieb möglich; reibungsloses Umschalten zwischen netzgekoppeltem und netzabgekoppeltem Betrieb.
Jedes Modul läuft unabhängig, Echtzeit-Überwachung durch die Cloud-Plattform, System-Online-Rate ≥ 99%.
Gleiche Nennspannung der beiden Seiten, Betrieb in einem breiten Spannungsbereich, Systemausstattung identisch zum DC 1500V PV-System.
Unterstützung von Hochgeschwindigkeitskommunikation auf der Basis von Ethercat mit schneller Reaktionszeit, wodurch die Reaktionszeit der Frequenzanpassung erheblich reduziert werden kann.
PCS können einzeln gesteuert werden oder mit BMS und EMS verknüpft werden. Das System lässt sich über mehrere Zweige steuern und bietet Multi-Schutz, was mehr Sicherheit und Verlässlichkeit bedeutet.
| Modell | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| AC-Parameter | |||||
| Nennleistung | 50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| AC-Überlastbarkeit | Langzeitbetrieb bei 1,1x, 1,2x nur 1min möglich | ||||
| AC-Nennstrom | 72A | 144A | 180A | 180A | 167A |
| Max. AC-Strom | 79A | 159A | 198A | 198A | 184A |
| Netznennspannung | AC 400V | AC 690V | |||
| AC-Anschlussmethode | Dreiphasig Dreileiter | Dreiphasig Vierleiter | Dreiphasig Dreileiter | ||
| Netzfrequenzbereich | 50/60±2.5Hz | ||||
| Netzspannungsbereich | -15% ～ +10% | ||||
| THDi | ≤3%Volllast | ||||
| Leistungsfaktor | -0.98～ +0.98 | ||||
| DC-Parameter | |||||
| DC Spannungsbereich | DC 300-500V | DC 630V~1000V | DC 600V~1000V | DC 650V~1000V | DC 950V~1500V |
| Max. DC-Strom | 189A | 174A | 215.86A | 215.86A | 224.5A |
| DC-Langsamstart | Ausgestattet | ||||
| Genauigkeit der Spannungsregelung | ≤2% | ||||
| Genauigkeit der Stromregelung | ≤5% | ||||
| Systemparameter | |||||
| Max. Effizienz | 98.50% | ||||
| Umgebungstemperatur | -30℃~60℃(Derating ist über 50℃ erforderlich) | ||||
| Relative Luftfeuchtigkeit | ≤95% RH (ohne Kondensat) | ||||
| Geräusche | ＜75dB | ||||
| Wärmeableitung | IntelligentrLuftkühlung | ||||
| Schutzart | IP21 | ||||
| Höhe über NN | 3000 Meter (Derating ist über 3000 Metern erforderlich) | ||||
| Kommunikationsschnittstelle | RS485、CAN、Ethernet | ||||
| Kommunikationsprotokoll | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
Hinweis: Für die detaillierten Parameter gehen Sie bitte auf die Herunterladen-Seite
AC-Parameter
Nennleistung：50kW
AC-Überlastbarkeit：Langzeitbetrieb bei 1,1x, 1,2x nur 1min möglich
AC-Nennstrom：72A
Max. AC-Strom：79A
Netznennspannung：AC 400V
AC-Anschlussmethode：Dreiphasig Dreileiter
Netzfrequenzbereich：50/60±2.5Hz
Netzspannungsbereich：-15% ～ +10%
THDi：≤3%Volllast
Leistungsfaktor：-0.98～ +0.98
DC-Parameter
DC Spannungsbereich：DC 300-500V
Max. DC-Strom：189A
DC-Langsamstart：Ausgestattet
Genauigkeit der Spannungsregelung：≤2%
Genauigkeit der Stromregelung ：≤5%
Systemparameter
Max. Effizienz：98.50%
Umgebungstemperatur：-30℃~60℃(Derating ist über 50℃ erforderlich)
Relative Luftfeuchtigkeit：≤95% RH (ohne Kondensat)
Geräusche：＜75dB
Wärmeableitung：IntelligentrLuftkühlung
Schutzart：IP21
Höhe über NN：3000 Meter (Derating ist über 3000 Metern erforderlich)
Kommunikationsschnittstelle：RS485、CAN、Ethernet
Kommunikationsprotokoll：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-Parameter
Nennleistung：100kW
AC-Überlastbarkeit：Langzeitbetrieb bei 1,1x, 1,2x nur 1min möglich
AC-Nennstrom：144A
Max. AC-Strom：159A
Netznennspannung：AC 400V
AC-Anschlussmethode：Dreiphasig Dreileiter
Netzfrequenzbereich：50/60±2.5Hz
Netzspannungsbereich：-15% ～ +10%
THDi：≤3%Volllast
Leistungsfaktor：-0.98～ +0.98
DC-Parameter
DC Spannungsbereich：DC 630V~1000V
Max. DC-Strom：174A
DC-Langsamstart：Ausgestattet
Genauigkeit der Spannungsregelung：≤2%
Genauigkeit der Stromregelung ：≤5%
Systemparameter
Max. Effizienz：98.50%
Umgebungstemperatur：-30℃~60℃(Derating ist über 50℃ erforderlich)
Relative Luftfeuchtigkeit：≤95% RH (ohne Kondensat)
Geräusche：＜75dB
Wärmeableitung：IntelligentrLuftkühlung
Schutzart：IP21
Höhe über NN：3000 Meter (Derating ist über 3000 Metern erforderlich)
Kommunikationsschnittstelle：RS485、CAN、Ethernet
Kommunikationsprotokoll：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-Parameter
Nennleistung：125kW
AC-Überlastbarkeit：Langzeitbetrieb bei 1,1x, 1,2x nur 1min möglich
AC-Nennstrom：180A
Max. AC-Strom：198A
Netznennspannung：AC 400V
AC-Anschlussmethode：Dreiphasig Dreileiter
Netzfrequenzbereich：50/60±2.5Hz
Netzspannungsbereich：-15% ～ +10%
THDi：≤3%Volllast
Leistungsfaktor：-0.98～ +0.98
DC-Parameter
DC Spannungsbereich：DC 600V~1000V
Max. DC-Strom：215.86A
DC-Langsamstart：Ausgestattet
Genauigkeit der Spannungsregelung：≤2%
Genauigkeit der Stromregelung ：≤5%
Systemparameter
Max. Effizienz：98.50%
Umgebungstemperatur：-30℃~60℃(Derating ist über 50℃ erforderlich)
Relative Luftfeuchtigkeit：≤95% RH (ohne Kondensat)
Geräusche：＜75dB
Wärmeableitung：IntelligentrLuftkühlung
Schutzart：IP21
Höhe über NN：3000 Meter (Derating ist über 3000 Metern erforderlich)
Kommunikationsschnittstelle：RS485、CAN、Ethernet
Kommunikationsprotokoll：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-Parameter
Nennleistung：125kW
AC-Überlastbarkeit：Langzeitbetrieb bei 1,1x, 1,2x nur 1min möglich
AC-Nennstrom：180A
Max. AC-Strom：198A
Netznennspannung：AC 400V
AC-Anschlussmethode：Dreiphasig Vierleiter
Netzfrequenzbereich：50/60±2.5Hz
Netzspannungsbereich：-15% ～ +10%
THDi：≤3%Volllast
Leistungsfaktor：-0.98～ +0.98
DC-Parameter
DC Spannungsbereich：DC 650V~1000V
Max. DC-Strom：215.86A
DC-Langsamstart：Ausgestattet
Genauigkeit der Spannungsregelung：≤2%
Genauigkeit der Stromregelung ：≤5%
Systemparameter
Max. Effizienz：98.50%
Umgebungstemperatur：-30℃~60℃(Derating ist über 50℃ erforderlich)
Relative Luftfeuchtigkeit：≤95% RH (ohne Kondensat)
Geräusche：＜75dB
Wärmeableitung：IntelligentrLuftkühlung
Schutzart：IP21
Höhe über NN：3000 Meter (Derating ist über 3000 Metern erforderlich)
Kommunikationsschnittstelle：RS485、CAN、Ethernet
Kommunikationsprotokoll：MODBUS TCP/RTU、IEC61850、CAN2.0
AC-Parameter
Nennleistung：200kW
AC-Überlastbarkeit：Langzeitbetrieb bei 1,1x, 1,2x nur 1min möglich
AC-Nennstrom：167A
Max. AC-Strom：184A
Netznennspannung：AC 690V
AC-Anschlussmethode：Dreiphasig Dreileiter
Netzfrequenzbereich：50/60±2.5Hz
Netzspannungsbereich：-15% ～ +10%
THDi：≤3%Volllast
Leistungsfaktor：-0.98～ +0.98
DC-Parameter
DC Spannungsbereich：DC 950V~1500V
Max. DC-Strom：224.5A
DC-Langsamstart：Ausgestattet
Genauigkeit der Spannungsregelung：≤2%
Genauigkeit der Stromregelung ：≤5%
Systemparameter
Max. Effizienz：98.50%
Umgebungstemperatur：-30℃~60℃(Derating ist über 50℃ erforderlich)
Relative Luftfeuchtigkeit：≤95% RH (ohne Kondensat)
Geräusche：＜75dB
Wärmeableitung：IntelligentrLuftkühlung
Schutzart：IP21
Höhe über NN：3000 Meter (Derating ist über 3000 Metern erforderlich)
Kommunikationsschnittstelle：RS485、CAN、Ethernet
Kommunikationsprotokoll：MODBUS TCP/RTU、IEC61850、CAN2.0
