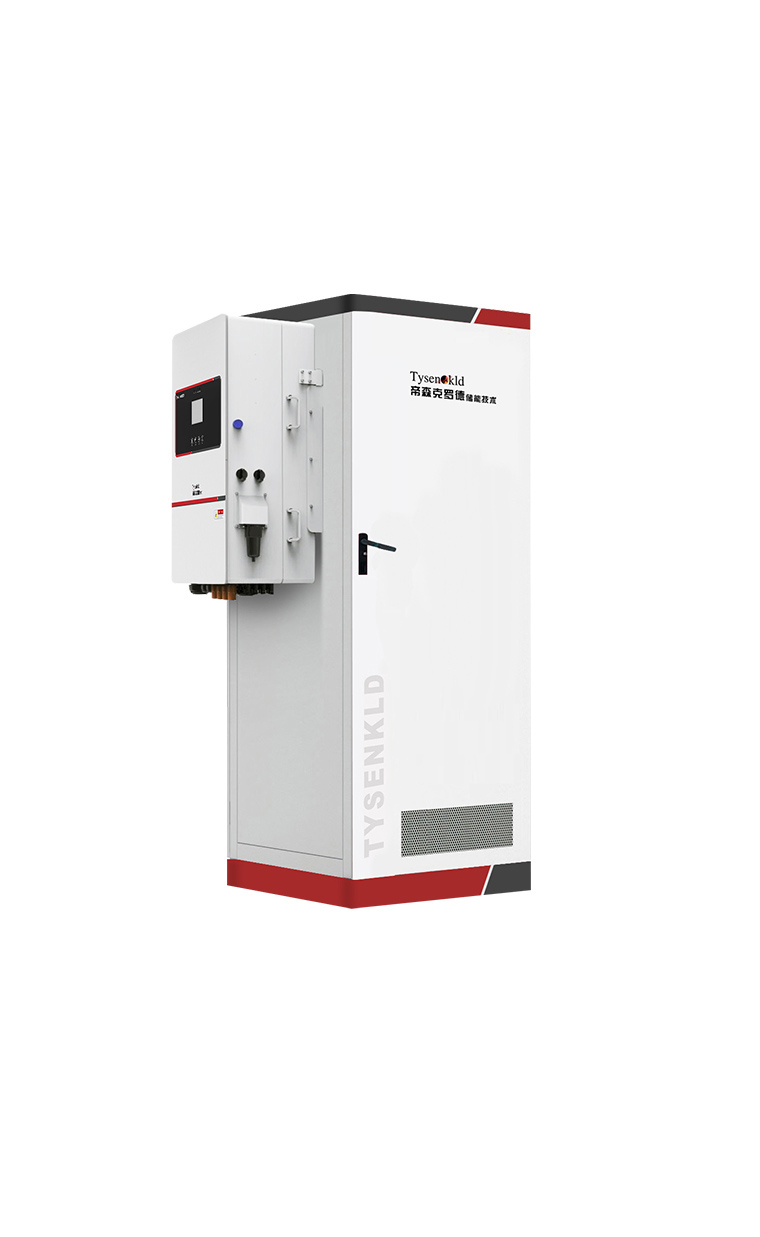

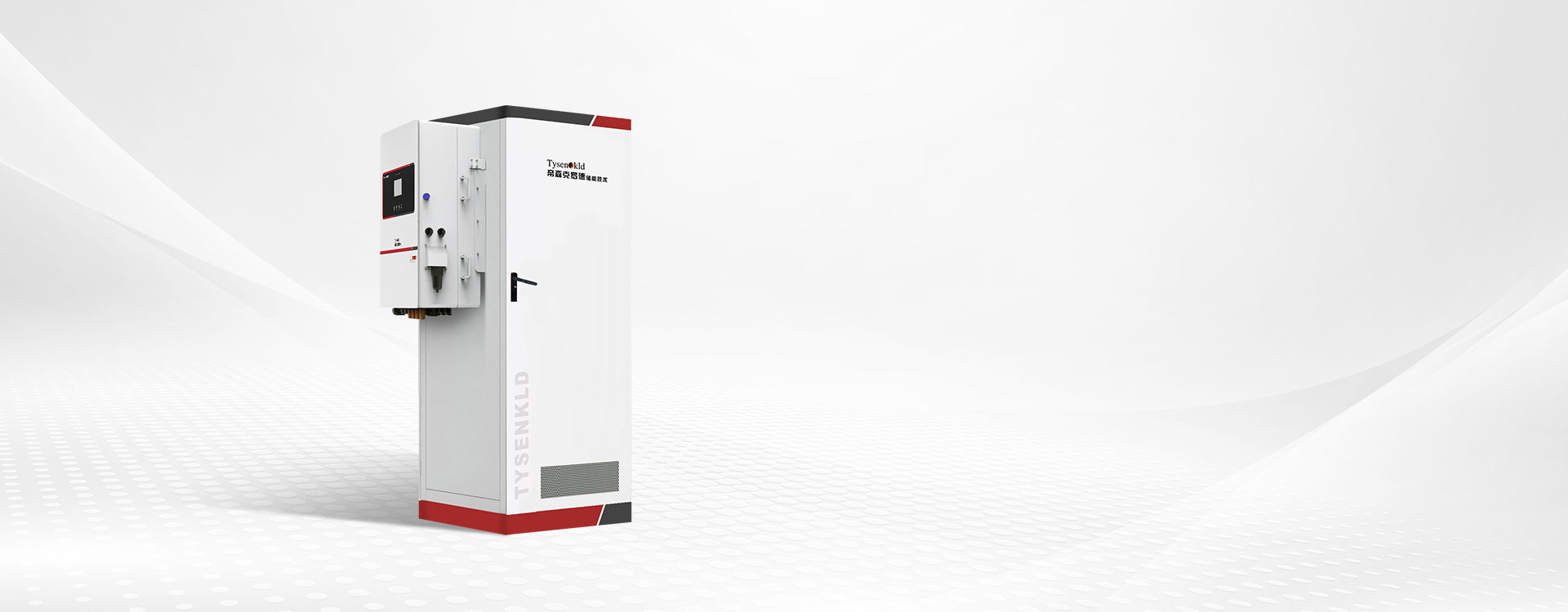

Integriertes System zur

Solarenergieerzeugung mit

Energiespeicher der

Serie KLD-PEH 50kW/100kWh

Intelligentr Verlässlich Flexibel

Produktüberblick

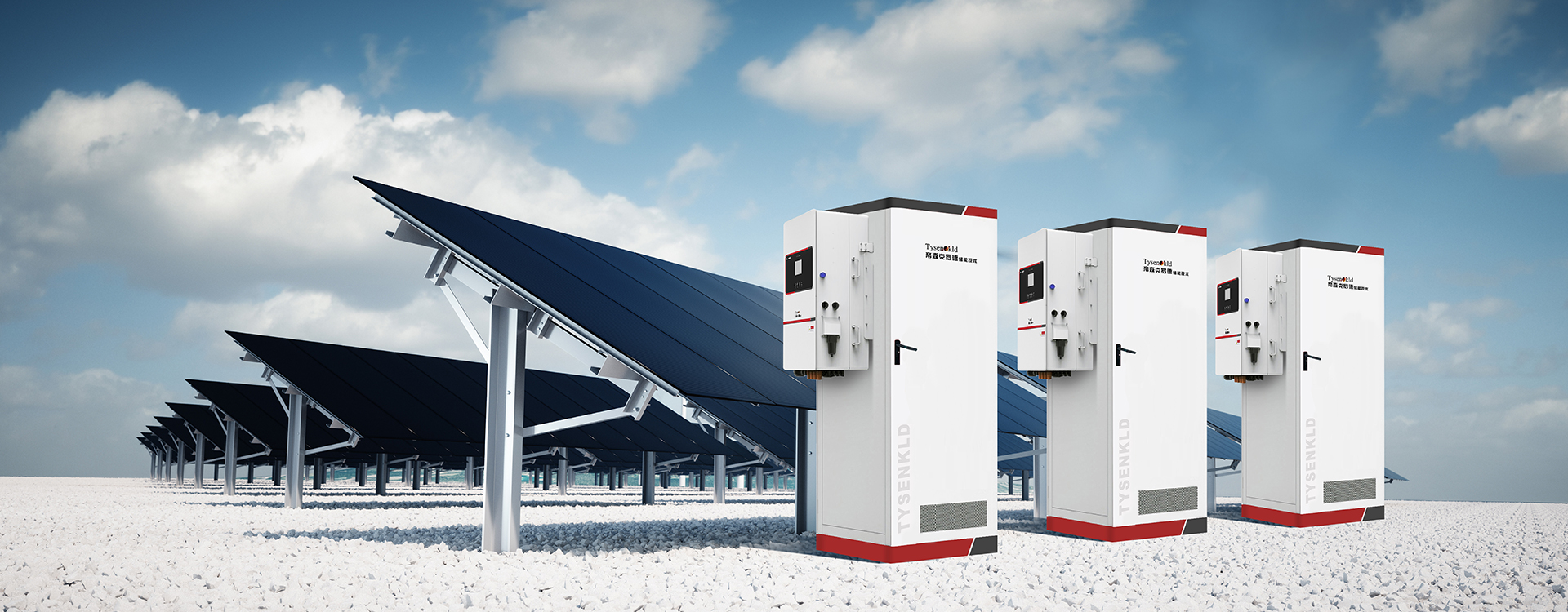

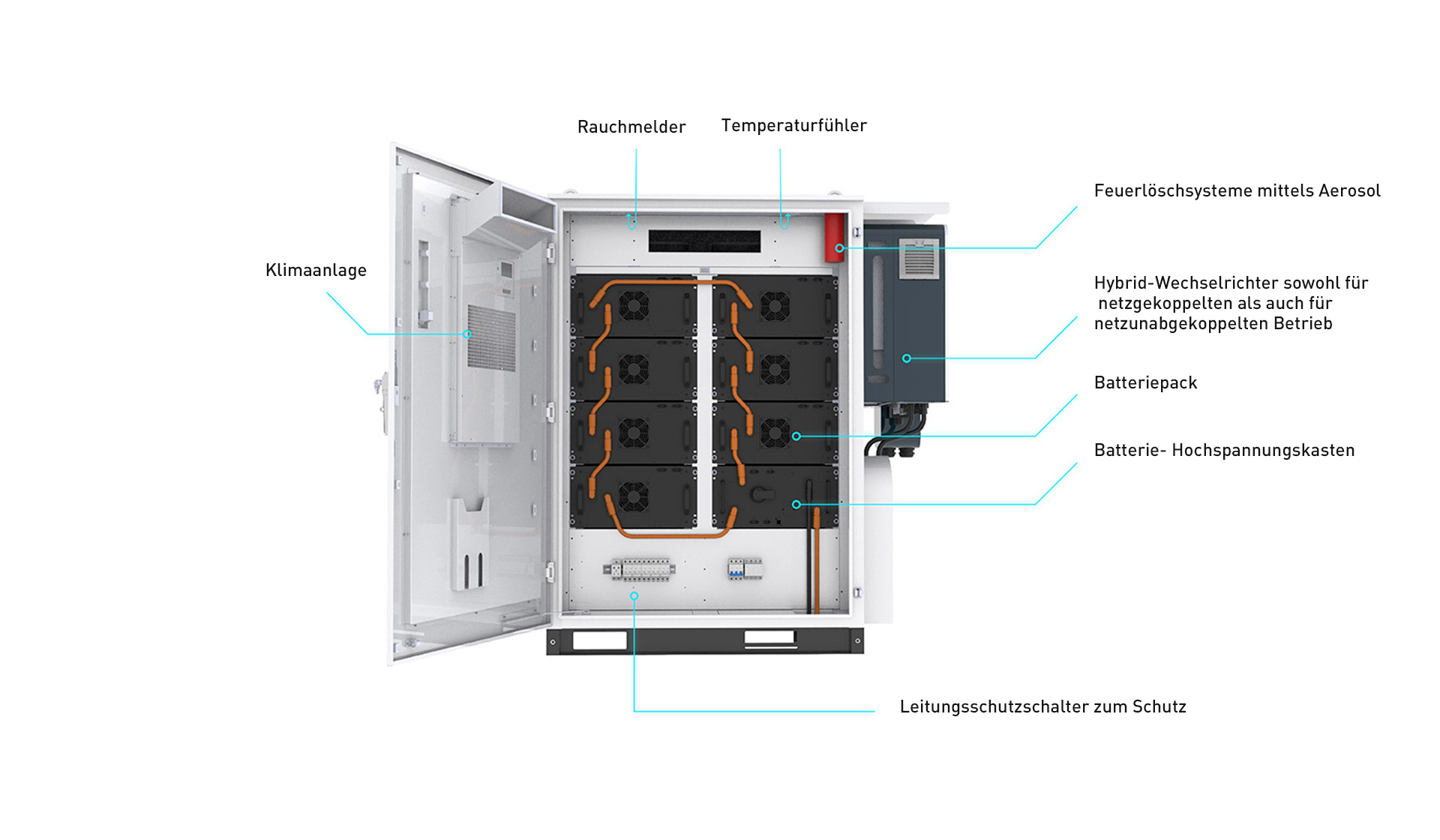

Das Integrierte System zur Solarenergieerzeugung mit Energiespeicher der Serie KLD-PEH von Tysen verfügt über einen Zugang zur Solarenergieerzeugung, einen 4-Kanal-MPPT, eine integrierte elektrische Zelle, ein Batterie-Management-System (BMS), ein Stromrichter-System (PCS), ein Energie-Management-System (EMS), ein aktives Sicherheits- und Wärmemanagement-System und eignet sich für kleine Industrie- und Gewerbebetriebe usw.

Produktmerkmale

Verlässlich

Intelligenter aktiver BMS-Ausgleich für vollständigen Schutz und effektive Verlängerung der Lebenszyklen des Batteriepacks.

Intelligent und verlässlich

Kobaltfreie Lithium-Eisenphosphat-Batterien (LFP), dreifacher Brandschutz durch Thermoisolierung von PACK+System+Gehäuse, unabhängiger Relaisschutz, thermische Überwachung auf Zellebene, physische Isolierung des Ausfallpunkts, was die Systemsicherheit erheblich verbessert.

Flexibel

EMS, PCS, BMS, Redundanz der Spannungsversorgung, Schwarzstart, usw. sind integriert.

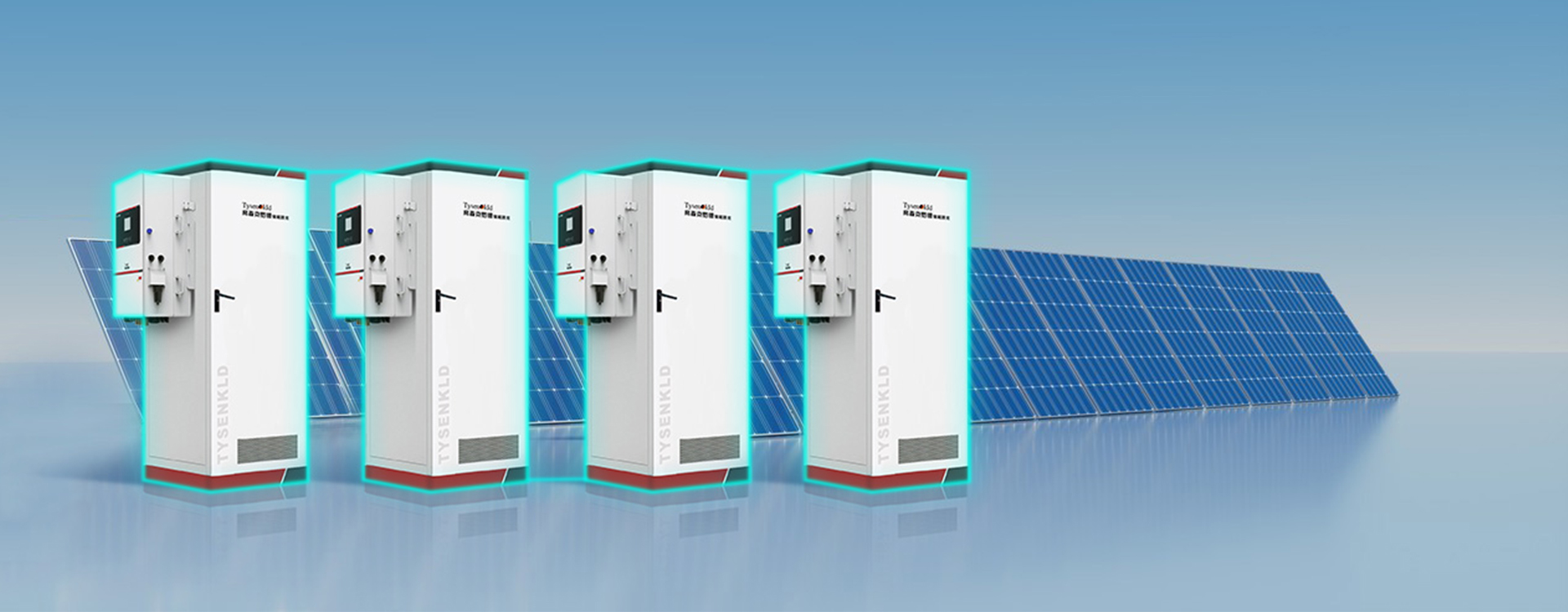

Parallel geschaltete Einheite

Modulare Kapazitätserhöhung dezentraler Energiespeichersysteme durch die Kombination mit Steuerungskonvergenzschränken, um den Einsatzanforderungen groß angelegter Anwendungsszenarien gerecht zu werden.

Große Anzahl von Lebenszyklen

Management auf Clusterebene für eine bessere Auslastung der Batterien und Vorteile über die gesamte Lebensdauer.

Netzfreundlich

Leistungsfaktor-Regelung, Durchfahren von Überspannung und Unterspannung, symmetrische Last, hochpräzise Spannungs- und Stromstabilisierung und andere Strategien zur Netzstabilisierung sind unterstützt.

Parallel geschaltete Einheite

Modulare Erweiterung dezentraler Energiespeichersysteme durch die Kombination mit Steuerungskonvergenzschränken, um den Einsatzanforderungen groß angelegter Anwendungsszenarien gerecht zu werden.

Technische Parameter

Modell KLD-PEH-50kW/100kWh
Systemparameter
Nennausgangsspannung(W) 50000
AC-Ausgangsfrequenz/-Spannung 50/60Hz;3LN/PE AC220V/380V,AC230V/400V
Erzeugte Energie(kWh) 100.35
Nennausgangsstrom(A) 75.8
Betriebsspannung der Batterie(V) DC280～410
Schutzart des Gehäuses IP54
Photovoltaik-Parameter
Max. PV-Eingangsleistung(W) 75000
Max. PV-Eingangsstrom(A) 36+36+36+36
PV-Nenneingangsstrom(VDC) 630
DC-Startspannung(VDC) 180
MPPT-Spannungsbereich(VDC) 180-900
Max. PV-Kurzschlussstrom(A) 42+42+42+42
Anzahl der MPPTs 4
Effizienz
Max. Effizienz 97.6%
Max. Effizienz beim Laden/Entladen der Batterie 91%
Batterie-Spezifikationen
Standard-Spannung(V) 51.2
Batteriekapazität(kWh) 5.12

Hinweis: Für die detaillierten Parameter gehen Sie bitte auf die Herunterladen-Seite

Technische Parameter

  • Systemparameter

    Nennausgangsspannung(W)：50000

    AC-Ausgangsfrequenz/-Spannung：50/60Hz;3LN/PE AC230V/400V

    Erzeugte Energie(kWh)：100.35

    Nennausgangsstrom(A)：75.8

    Betriebsspannung der Batterie(V)：DC280～410

    Schutzart des Gehäuses：IP54

    Photovoltaik-Parameter

    Max. PV-Eingangsleistung(W)：75000

    Max. PV-Eingangsstrom(A)：36+36+36+36

    PV-Nenneingangsstrom(VDC)：630

    DC-Startspannung(VDC)：180

    MPPT-Spannungsbereich(VDC)：180-900

    Max. PV-Kurzschlussstrom(A)：42+42+42+42

    Anzahl der MPPTs：4

    Effizienz

    Max. Effizienz：97.6%

    Max. Effizienz beim Laden/Entladen der Batterie：91%

    Batterie-Spezifikationen

    Standard-Spannung(V)：51.2

    Batteriekapazität(kWh)：5.12
