Serie KLD-MS (10-110kW)
Dreiphasige String-Wechselrichter
für PV-Anlagen der
Hocheffizient
Stabil
Verlässlich

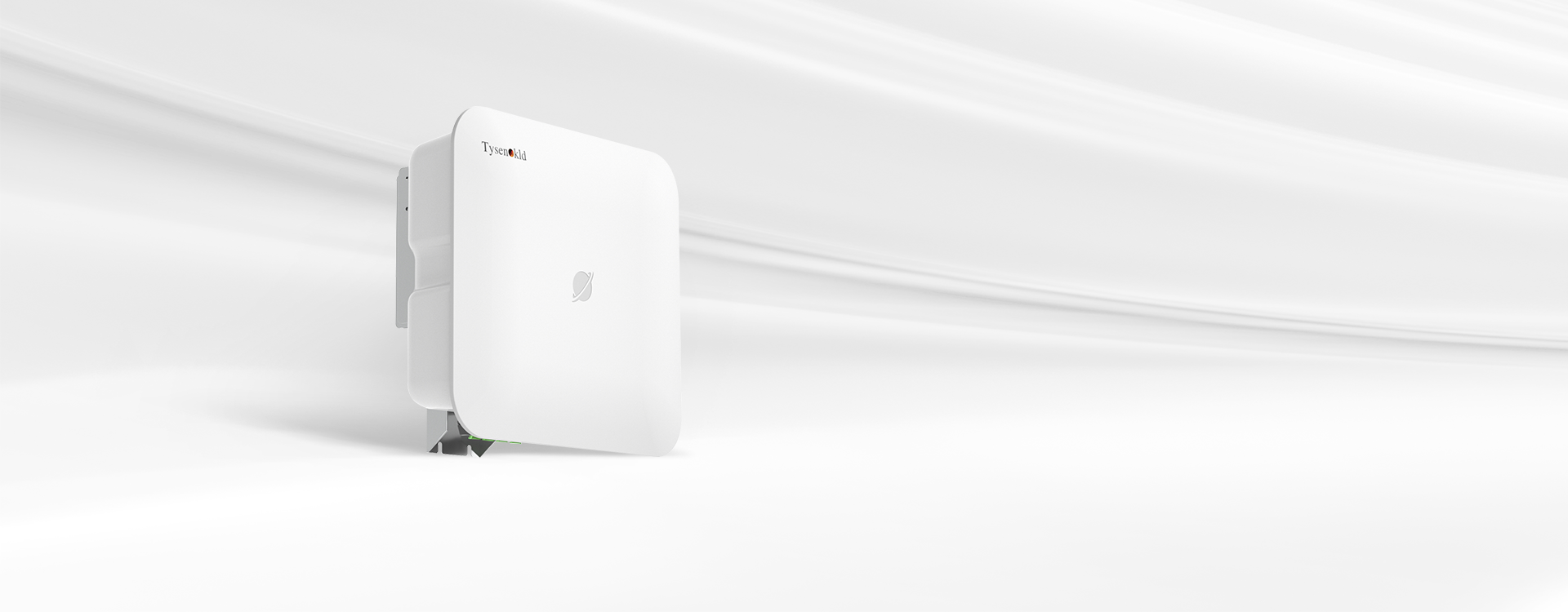

Serie KLD-MS (10-110kW)
Dreiphasige String-Wechselrichter
für PV-Anlagen der
Der dreiphasigen String-Wechselrichter für PV-Anlagen der Serie KLD-MS eignet sich sowohl für Wohngebäude als auch für kleine industrielle und kommerzielle PV-Projekte. Der Leistungsbereich liegt bei 10-110 kW, und der max. Eingangsstrom eines Strings beträgt bis zu 40 A, was sich perfekt für die Hochleistungskomponenten eignet. Außerdem ist er mit hoher oberer Toleranz und großem MPPT-Spannungsbereich konzentriert, sowie Hocheffizient, klein und leicht, was die Montage und Wartung erleichtert.
Hocheffiziente Topologie für hohe Umwandlungseffizienz unter einer Vielzahl von Einstrahlungsszenarien.

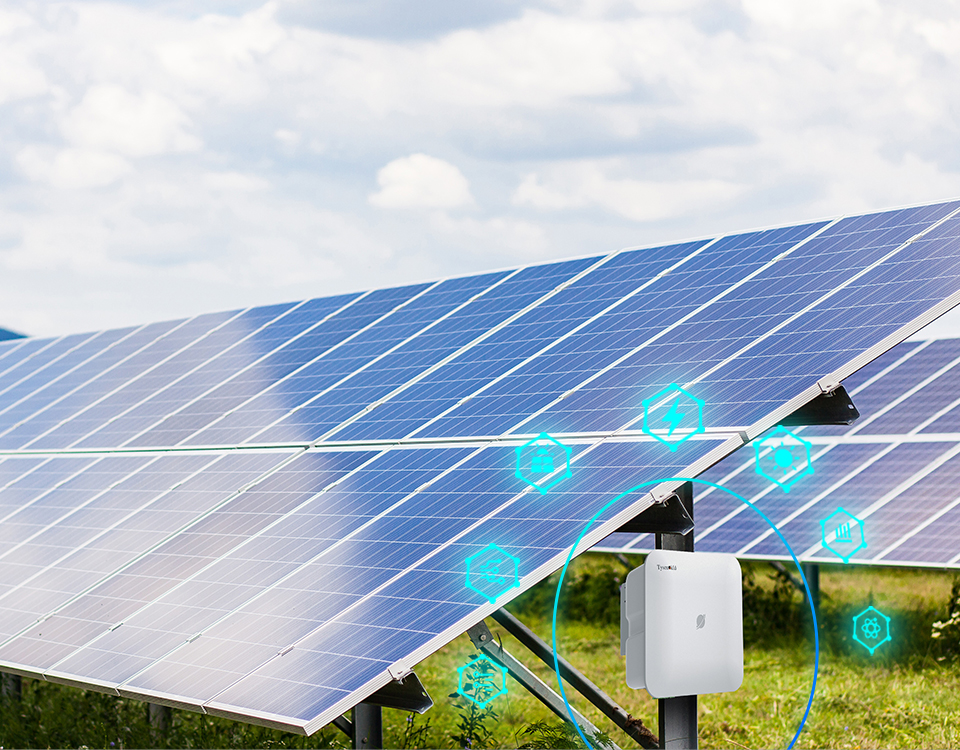

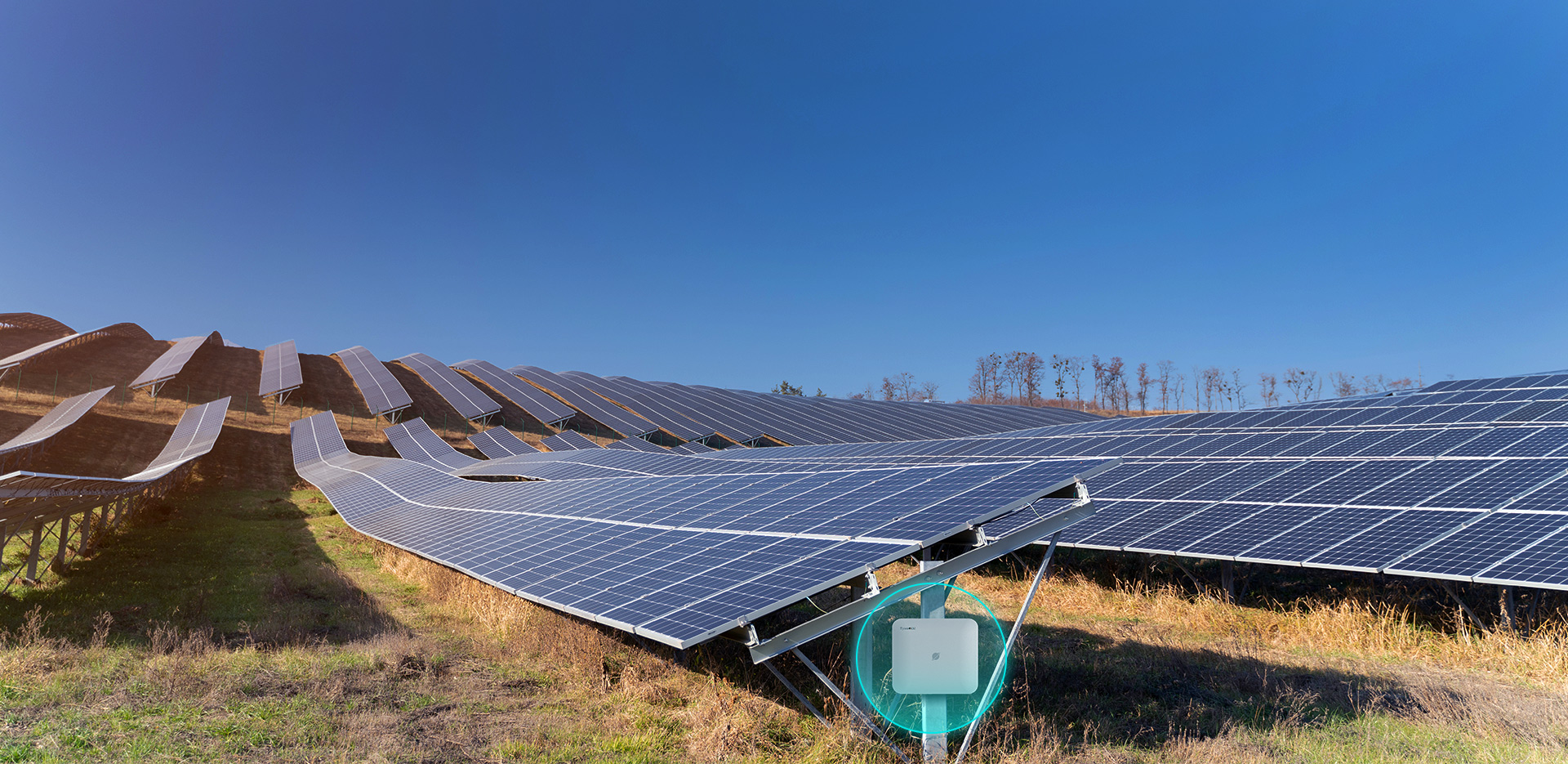

Einachsige, zweiachsige und geneigte Achsen sind wählbar, um komplexes Gelände und unterschiedliche Wettersituationen zu bewältigen, den optimalen Nachführwinkel zu erreichen und die Effizienz der Stromerzeugung zu verbessern.

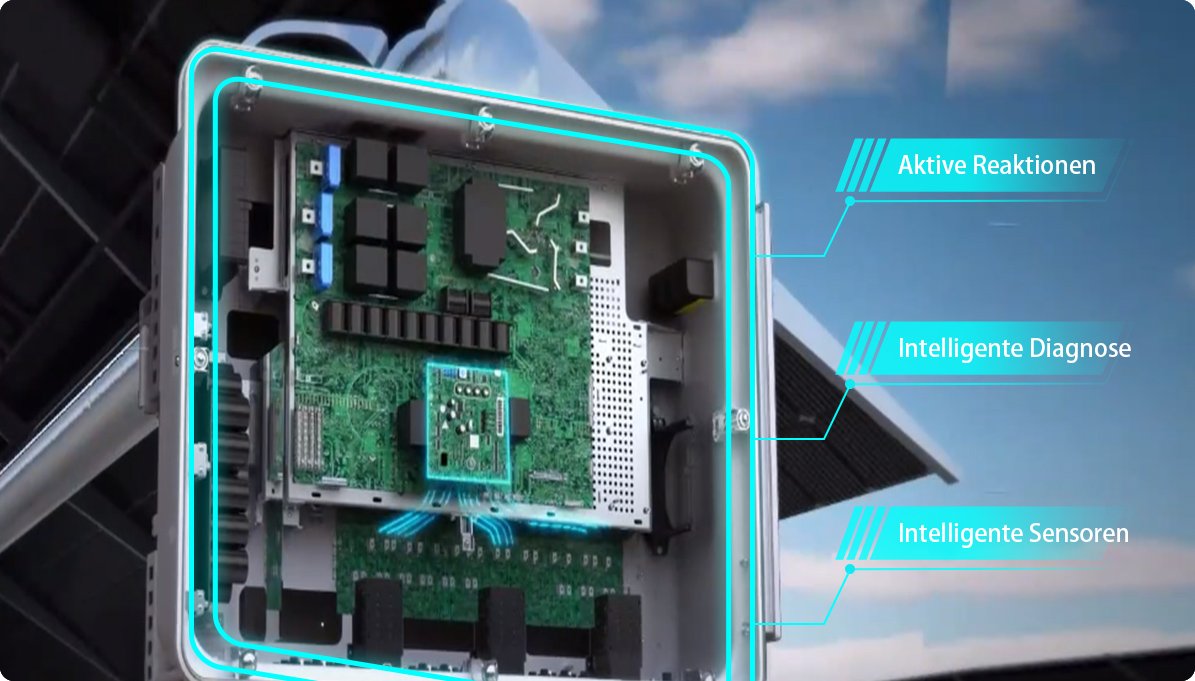

Geeignet für alle Szenen, hochpräzise, aktive Identifizierung von DC-Anomalien, millisekundenschnelle Reaktion, um die Sicherheit der DC-Seite des Systems zu gewährleisten.
Betrieb mit voller Leistung + bessere Stromqualität
Serienkompensation + schwaches Netz, Anpassung an das komplexe Netz
Leistung beim Durchfahren von Überspannung ohne Derating
| Modell | KLD-MS10kW-3 | KLD-MS20kW-3 | KLD-MS30kW-3 | KLD-MS50kW-3 | KLD-MS60kW-3 | KLD-MS80kW-3 | KLD-MS100kW-3 | KLD-MS110kW-3 | |
| Schutzart | IP65 | ||||||||
| Eingang（DC） | |||||||||
| Max. Eingangsleistung (W) | 15000 | 30000 | 45000 | 75000 | 90000 | 120000 | 150000 | 165000 | |
| Max. Eingangsspannung (V) | 1100 | ||||||||
| MPPT-Spannungsbereich (V) | 150-1000 | 200-1000 | |||||||
| MPPT-Volllast-Spannungsbereich (V) | 500-850 | ||||||||
| Nenneingangsspannung ( V ) | 620 | ||||||||
| Startspannung( V ) | 150 | 200 | |||||||
| Max. Eingangsstrom（A） (A) | 15*2 | 32*2 | 38*2 | 40*3 | 38*4 | 38*6 | |||
| Kurzschlussstrom ( A ) | 25*2 | 48*2 | 48*2 | 48*3 | 48*4 | 48*6 | |||
| Anzahl der MPPT/DC-Klemmen | 2/2 | 2/4 | 2/5 | 3/7 | 4/8 | 6/12 | |||
| Ausgang（AC） | |||||||||
| Max. Eingangsleistung (VA) | 11000 | 22000 | 33000 | 55000 | 66000 | 88000 | 110000 | 110000 | |
| Nennausgangsleistung ( W ) | 10000 | 20000 | 30000 | 50000 | 60000 | 80000 | 100000 | 110000 | |
| Max. Ausgangsstrom (A) | 17 | 32 | 48 | 80 | 96 | 127 | 158 | 158 | |
| Nennspannung ( V ) | 3P+N+PE/3P+PE AC230/400 | ||||||||
| Netzspannungsbereich | AC260V-519V (einstellbar) | ||||||||
| Effizienz | |||||||||
| Max. Effizienz | 98.70% | 98.75% | 98.50% | 98.80% | 99.00% | ||||
| Effizienz in China | 98.23% | 98.35% | 98.10% | 98.45% | 98.50% | 98.30% | 98.40% | ||
Hinweis: Für die detaillierten Parameter gehen Sie bitte auf die Herunterladen-Seite
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：15000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：150-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：150
Max. Eingangsstrom（A） (A)：15*2
Kurzschlussstrom ( A )：25*2
Anzahl der MPPT/DC-Klemmen：2/2
Ausgang（AC）
Max. Eingangsleistung (VA)：11000
Nennausgangsleistung ( W )：10000
Max. Ausgangsstrom (A)：17
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：98.70%
Effizienz in China：98.23%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：30000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：150-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：150
Max. Eingangsstrom（A） (A)：32*2
Kurzschlussstrom ( A )：48*2
Anzahl der MPPT/DC-Klemmen：2/4
Ausgang（AC）
Max. Eingangsleistung (VA)：22000
Nennausgangsleistung ( W )：20000
Max. Ausgangsstrom (A)：32
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：98.75%
Effizienz in China：98.35%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：45000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：200-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：200
Max. Eingangsstrom（A） (A)：38*2
Kurzschlussstrom ( A )：48*2
Anzahl der MPPT/DC-Klemmen：2/5
Ausgang（AC）
Max. Eingangsleistung (VA)：33000
Nennausgangsleistung ( W )：30000
Max. Ausgangsstrom (A)：48
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：98.50%
Effizienz in China：98.10%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：75000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：200-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：200
Max. Eingangsstrom（A） (A)：40*3
Kurzschlussstrom ( A )：48*3
Anzahl der MPPT/DC-Klemmen：3/7
Ausgang（AC）
Max. Eingangsleistung (VA)：55000
Nennausgangsleistung ( W )：50000
Max. Ausgangsstrom (A)：80
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：98.80%
Effizienz in China：98.45%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：90000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：200-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：200
Max. Eingangsstrom（A） (A)：38*4
Kurzschlussstrom ( A )：48*4
Anzahl der MPPT/DC-Klemmen：4/8
Ausgang（AC）
Max. Eingangsleistung (VA)：66000
Nennausgangsleistung ( W )：60000
Max. Ausgangsstrom (A)：96
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：99.00%
Effizienz in China：98.50%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：120000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：200-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：200
Max. Eingangsstrom（A） (A)：38*6
Kurzschlussstrom ( A )：48*6
Anzahl der MPPT/DC-Klemmen：6/12
Ausgang（AC）
Max. Eingangsleistung (VA)：88000
Nennausgangsleistung ( W )：80000
Max. Ausgangsstrom (A)：127
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：99.00%
Effizienz in China：98.30%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：150000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：200-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：200
Max. Eingangsstrom（A） (A)：38*6
Kurzschlussstrom ( A )：48*6
Anzahl der MPPT/DC-Klemmen：6/12
Ausgang（AC）
Max. Eingangsleistung (VA)：110000
Nennausgangsleistung ( W )：100000
Max. Ausgangsstrom (A)：158
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：99.00%
Effizienz in China：98.40%
Schutzart：IP65
Eingang（DC）
Max. Eingangsleistung (W)：165000
Max. Eingangsspannung (V)：1100
MPPT-Spannungsbereich (V)：200-1000
MPPT-Volllast-Spannungsbereich (V)：500-850
Nenneingangsspannung ( V )：620
Startspannung( V ) ：200
Max. Eingangsstrom（A） (A)：38*6
Kurzschlussstrom ( A )：48*6
Anzahl der MPPT/DC-Klemmen：6/12
Ausgang（AC）
Max. Eingangsleistung (VA)：110000
Nennausgangsleistung ( W )：110000
Max. Ausgangsstrom (A)：158
Nennspannung ( V )：3P+N+PE/3P+PE AC230/400
Netzspannungsbereich：AC260V-519V (einstellbar)
Effizienz
Max. Effizienz：99.00%
Effizienz in China：98.40%
