Penukar Storan Tenaga

Siri KLD-PES1-M PCS

（50-200kW）

Penukar Storan Tenaga Siri KLD-PES1-M PCS（50-200kW）

Pintar Selamat Boleh dipercayai

Gambaran Keseluruhan Produk

Julat kuasa modul penukar storan tenaga siri KLD-PES1-M 50-200kW, terdiri daripada penukar dwiarah DC/AC, unit kawalan dan komponen lain. Pengawal PCS menerima isyarat arahan kawalan melalui komunikasi, mengikut arahan kuasa untuk mengawal penukar mengecas atau menyahcas operasi bateri, untuk mencapai peraturan kuasa grid kuasa.

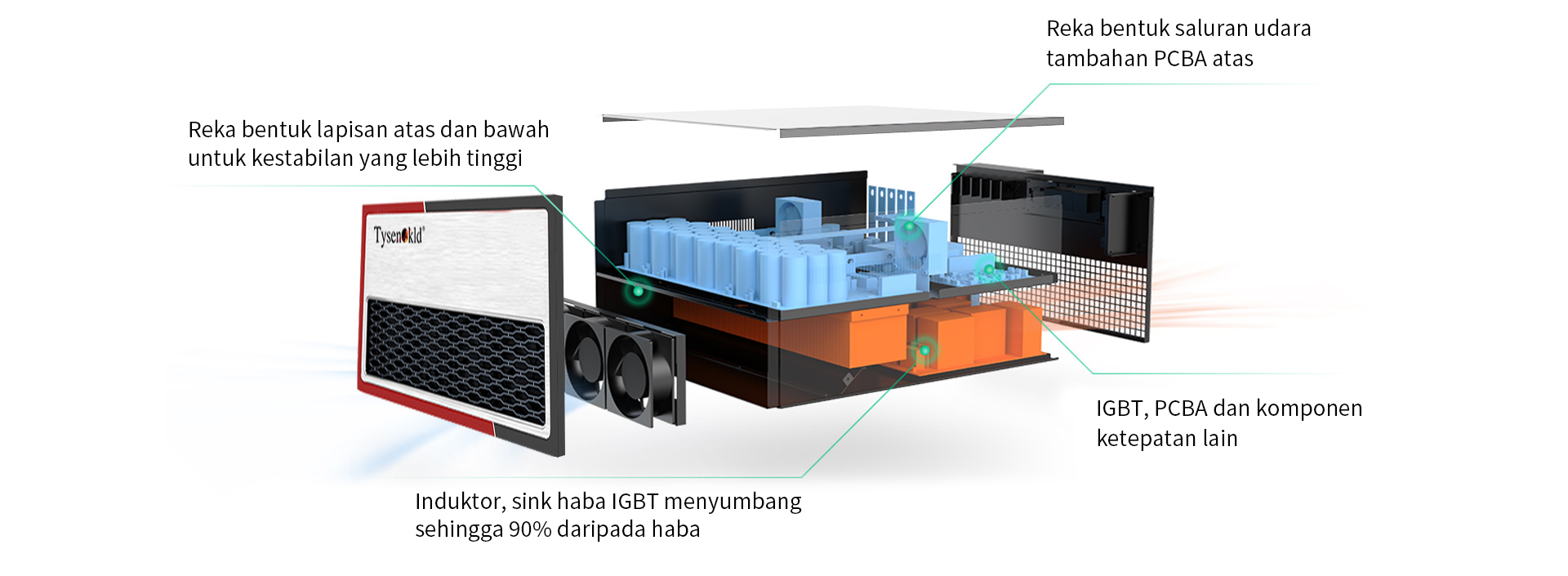

Reka bentuk saluran udara bebas

Kecekapan dan kestabilan yang tinggi

Ciri-ciri Produk

Keselamatan Aktif

Gabungan kaedah pengesanan pulau aktif dan pasif.

Penukaran Pintar

Menyokong operasi bersambung grid dan luar grid; dan boleh mencapai penukaran lancar dan lancar antara grid-disambungkan dan luar grid.

Pemantauan Jauh

Setiap modul beroperasi secara bebas, dan platform awan memantau dalam masa nyata, dengan 99% sistem dalam talian.

Keserasian yang tinggi

Voltan terkadar dua hala adalah sama, operasi voltan julat luas, konfigurasi sistem PV DC 1500V.

Respon Cepat

Menyokong komunikasi berkelajuan tinggi berasaskan Ethercat dengan masa tindak balas yang pantas, yang boleh mengurangkan masa tindak balas FM dengan banyak.

Keselarian Modul

PCS boleh dikawal secara individu dan juga menyokong hubungan dengan BMS dan EMS, sistem kawalan berbilang cawangan, pelbagai perlindungan, lebih selamat dan boleh dipercayai.

Parameter teknikal

Model KLD-PES1-50-33M-400V KLD-PES1-100-33M-400V KLD-PES1-125-33M-400V KLD-PES1-125-34M-400V KLD-PES1-200-33M-690V
Parameter AC
kuasa undian 50 kW 100 kW 125 kW 125 kW 200 kW
Keupayaan beban lampau AC 1.1 kali operasi jangka panjang
Arus AC yang dinilai 72A 144A 180A 180A 167A
Arus AC maksimum 79A 159A 198A 198A 184A
Voltan grid yang dinilai AC 400V AC 690V
Kaedah capaian komunikasi wayar 3 fasa 3 wayar 4 fasa 3 wayar 3 fasa 3
Julat frekuensi grid 50/60±2.5Hz
Julat voltan grid -15% ～ +10%
THDi ≤3% beban penuh
faktor kuasa -0.98～ +0.98
Parameter DC
Julat voltan DC DC 300-500V DC 630V~1000V DC 600V~1000V DC 650V~1000V DC 950V~1500V
Arus DC maksimum 189A 174A 215.86A 215.86A 224.5A
Fungsi permulaan perlahan DC Ya
Ketepatan penstabilan voltan ≤2%
Ketepatan aliran mantap ≤5%
Parameter system
kecekapan maksimum 98.50%
Suhu bekerja -30℃~60℃ (merosot melebihi 50 ℃)
kelembapan relatif yang dibenarkan ≤95%RH ，tiada pemeluwapan
bunyi bising ＜75dB
Tahap perlindungan Penyejukan udara pintar
Tahap perlindungan IP21
Ketinggian 3000 meter (lebih daripada 3000 meter perlu diturunkan)
Antaramuka Komunikasi RS485、CAN、Ethernet
Surat perjanjian MODBUS TCP/RTU、IEC61850、CAN2.0

Nota: Untuk melihat parameter terperinci, sila pergi ke halaman muat turun data.

Parameter teknikal

  • Parameter AC

    kuasa undian：50kW

    Keupayaan beban lampau AC：1.1 kali operasi jangka panjang

    Arus AC yang dinilai：72A

    Arus AC maksimum：79A

    Voltan grid yang dinilai：AC 400V

    Kaedah capaian komunikasi ：wayar 3 fasa 3

    Julat frekuensi grid：50/60±2.5Hz

    Julat voltan grid：-15% ～ +10%

    THDi：≤3% beban penuh

    faktor kuasa：-0.98～ +0.98

    Parameter DC

    Julat voltan DC：DC 300-500V

    Arus DC maksimum：189A

    Fungsi permulaan perlahan DC：Ya

    Ketepatan penstabilan voltan：≤2%

    Ketepatan aliran mantap ：≤5%

    Parameter system

    kecekapan maksimum：98.50%

    Suhu bekerja：-30℃~60℃ (merosot melebihi 50 ℃)

    kelembapan relatif yang dibenarkan：≤95%RH ， tiada pemeluwapan

    bunyi bising：＜75dB

    kaedah penyejukan：Penyejukan udara pintar

    Tahap perlindungan：IP21

    Ketinggian：3000 meter (lebih daripada 3000 meter perlu diturunkan)

    Antaramuka Komunikasi：RS485、CAN、Ethernet

    Surat perjanjian：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Parameter AC

    kuasa undian：100kW

    Keupayaan beban lampau AC：1.1 kali operasi jangka panjang

    Arus AC yang dinilai：144A

    Arus AC maksimum：159A

    Voltan grid yang dinilai：AC 400V

    Kaedah capaian komunikasi ：wayar 3 fasa 3

    Julat frekuensi grid：50/60±2.5Hz

    Julat voltan grid：-15% ～ +10%

    THDi：≤3% beban penuh

    faktor kuasa：-0.98～ +0.98

    Parameter DC

    Julat voltan DC：DC 630V~1000V

    Arus DC maksimum：174A

    Fungsi permulaan perlahan DC：Ya

    Ketepatan penstabilan voltan：≤2%

    Ketepatan aliran mantap ：≤5%

    Parameter system

    kecekapan maksimum：98.50%

    Suhu bekerja：-30℃~60℃ (merosot melebihi 50 ℃)

    kelembapan relatif yang dibenarkan：≤95%RH ， tiada pemeluwapan

    bunyi bising：＜75dB

    kaedah penyejukan：Penyejukan udara pintar

    Tahap perlindungan：IP21

    Ketinggian：3000 meter (lebih daripada 3000 meter perlu diturunkan)

    Antaramuka Komunikasi：RS485、CAN、Ethernet

    Surat perjanjian：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Parameter AC

    kuasa undian：125kW

    Keupayaan beban lampau AC：1.1 kali operasi jangka panjang

    Arus AC yang dinilai：180A

    Arus AC maksimum：198A

    Voltan grid yang dinilai：AC 400V

    Kaedah capaian komunikasi ：wayar 3 fasa 3

    Julat frekuensi grid：50/60±2.5Hz

    Julat voltan grid：-15% ～ +10%

    THDi：≤3% beban penuh

    faktor kuasa：-0.98～ +0.98

    Parameter DC

    Julat voltan DC：DC 600V~1000V

    Arus DC maksimum：215.86A

    Fungsi permulaan perlahan DC：Ya

    Ketepatan penstabilan voltan：≤2%

    Ketepatan aliran mantap ：≤5%

    Parameter system

    kecekapan maksimum：98.50%

    Suhu bekerja：-30℃~60℃ (merosot melebihi 50 ℃)

    kelembapan relatif yang dibenarkan：≤95%RH ， tiada pemeluwapan

    bunyi bising：＜75dB

    kaedah penyejukan：Penyejukan udara pintar

    Tahap perlindungan：IP21

    Ketinggian：3000 meter (lebih daripada 3000 meter perlu diturunkan)

    Antaramuka Komunikasi：RS485、CAN、Ethernet

    Surat perjanjian：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Parameter AC

    kuasa undian：125kW

    Keupayaan beban lampau AC：1.1 kali operasi jangka panjang

    Arus AC yang dinilai：180A

    Arus AC maksimum：198A

    Voltan grid yang dinilai：AC 400V

    Kaedah capaian komunikasi：wayar 4 fasa 3

    Julat frekuensi grid：50/60±2.5Hz

    Julat voltan grid：-15% ～ +10%

    THDi：≤3% beban penuh

    faktor kuasa：-0.98～ +0.98

    Parameter DC

    Julat voltan DC：DC 650V~1000V

    Arus DC maksimum：215.86A

    Fungsi permulaan perlahan DC：Ya

    Ketepatan penstabilan voltan：≤2%

    Ketepatan aliran mantap ：≤5%

    Parameter system

    kecekapan maksimum：98.50%

    Suhu bekerja：-30℃~60℃ (merosot melebihi 50 ℃)

    kelembapan relatif yang dibenarkan：≤95%RH ， tiada pemeluwapan

    bunyi bising：＜75dB

    kaedah penyejukan：Penyejukan udara pintar

    Tahap perlindungan：IP21

    Ketinggian：3000 meter (lebih daripada 3000 meter perlu diturunkan)

    Antaramuka Komunikasi：RS485、CAN、Ethernet

    Surat perjanjian：MODBUS TCP/RTU、IEC61850、CAN2.0

  • Parameter AC

    kuasa undian：200kW

    Keupayaan beban lampau AC：1.1 kali operasi jangka panjang

    Arus AC yang dinilai：167A

    Arus AC maksimum：184A

    Voltan grid yang dinilai：AC 690V

    Kaedah capaian komunikasi ：wayar 3 fasa 3

    Julat frekuensi grid：50/60±2.5Hz

    Julat voltan grid：-15% ～ +10%

    THDi：≤3% beban penuh

    faktor kuasa：-0.98～ +0.98

    Parameter DC

    Julat voltan DC：DC 950V~1500V

    Arus DC maksimum：224.5A

    Fungsi permulaan perlahan DC：Ya

    Ketepatan penstabilan voltan：≤2%

    Ketepatan aliran mantap ：≤5%

    Parameter system

    kecekapan maksimum：98.50%

    Suhu bekerja：-30℃~60℃ (merosot melebihi 50 ℃)

    kelembapan relatif yang dibenarkan：≤95%RH ， tiada pemeluwapan

    bunyi bising：＜75dB

    kaedah penyejukan：Penyejukan udara pintar

    Tahap perlindungan：IP21

    Ketinggian：3000 meter (lebih daripada 3000 meter perlu diturunkan)

    Antaramuka Komunikasi：RS485、CAN、Ethernet

    Surat perjanjian：MODBUS TCP/RTU、IEC61850、CAN2.0
