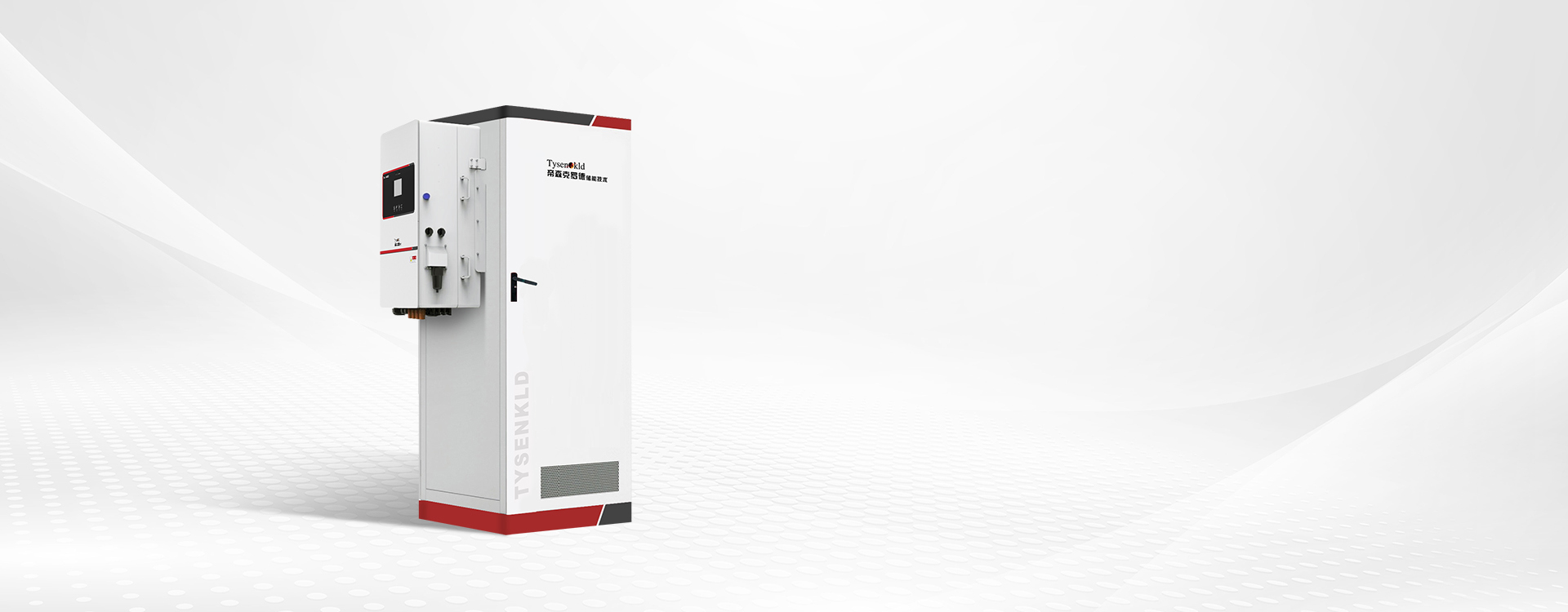

Sistema de Integração
de Armazenamento Fotovoltaico de
Série KLD-PEH（50kW/100kWh）
Inteligente
Confiável
Flexible

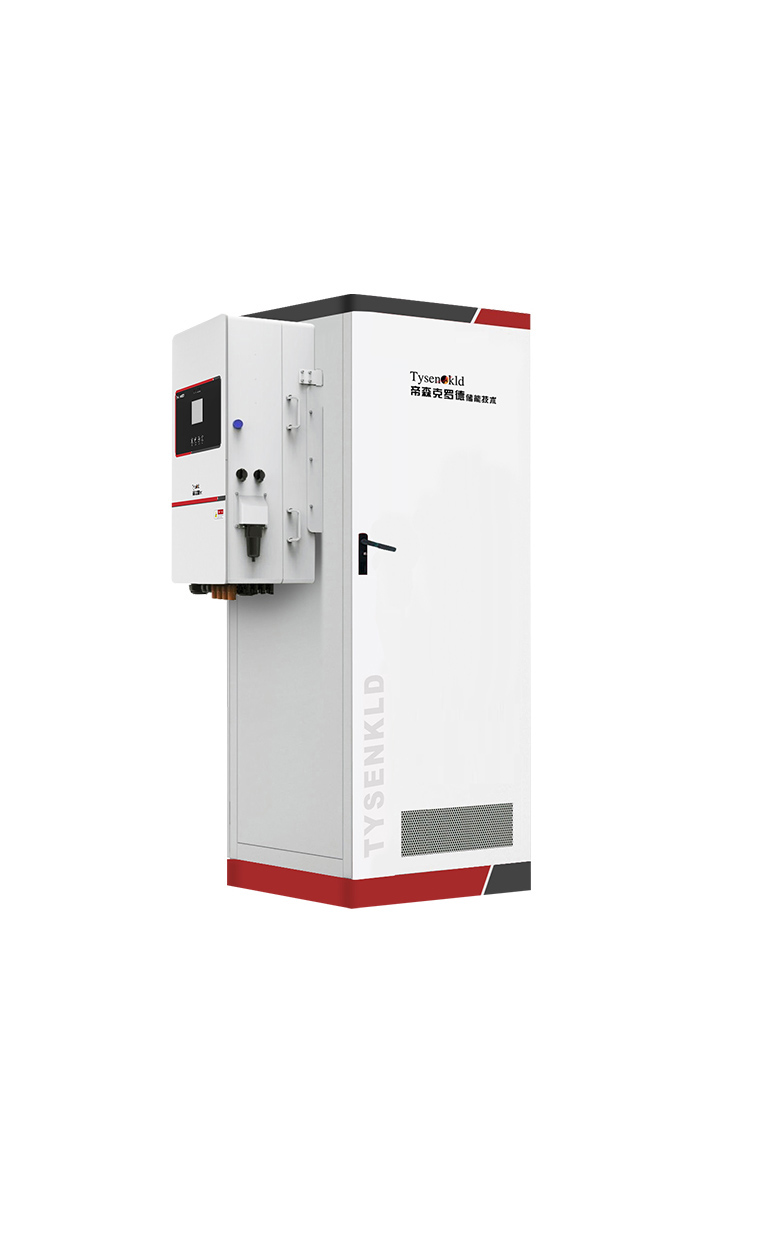

Sistema de Integração
de Armazenamento Fotovoltaico de
Série KLD-PEH（50kW/100kWh）

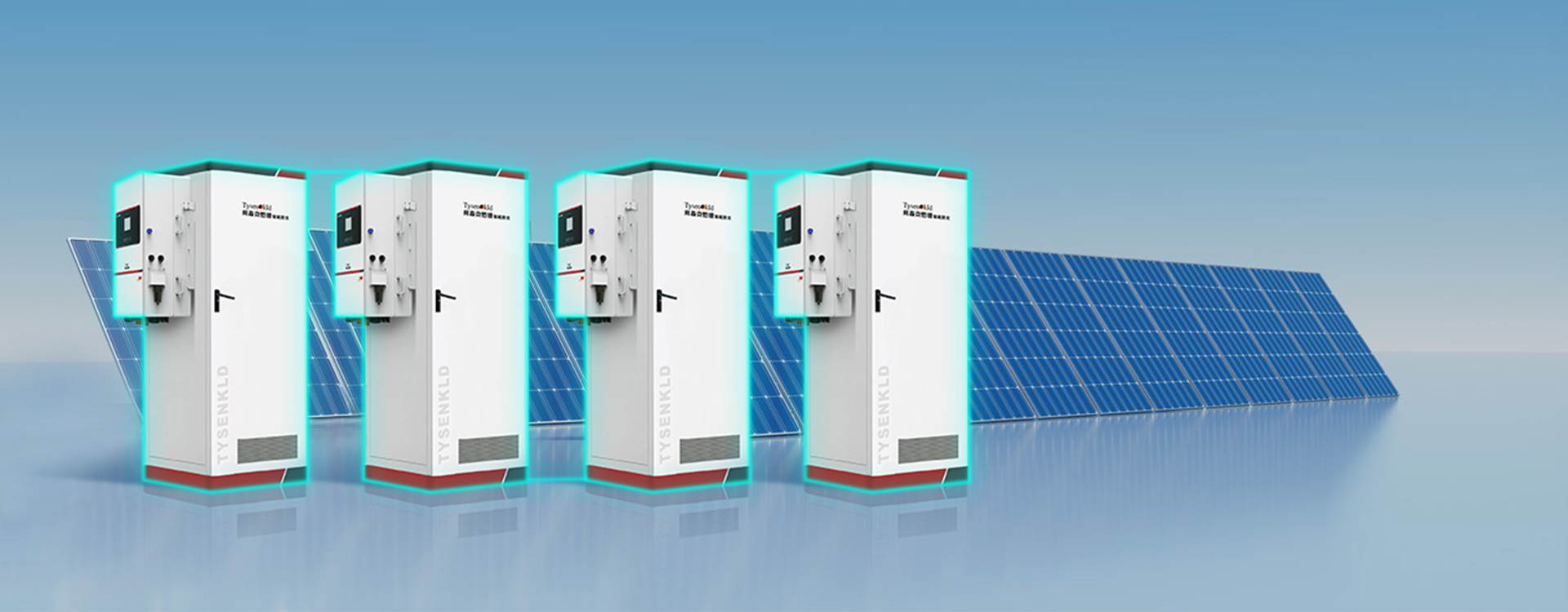

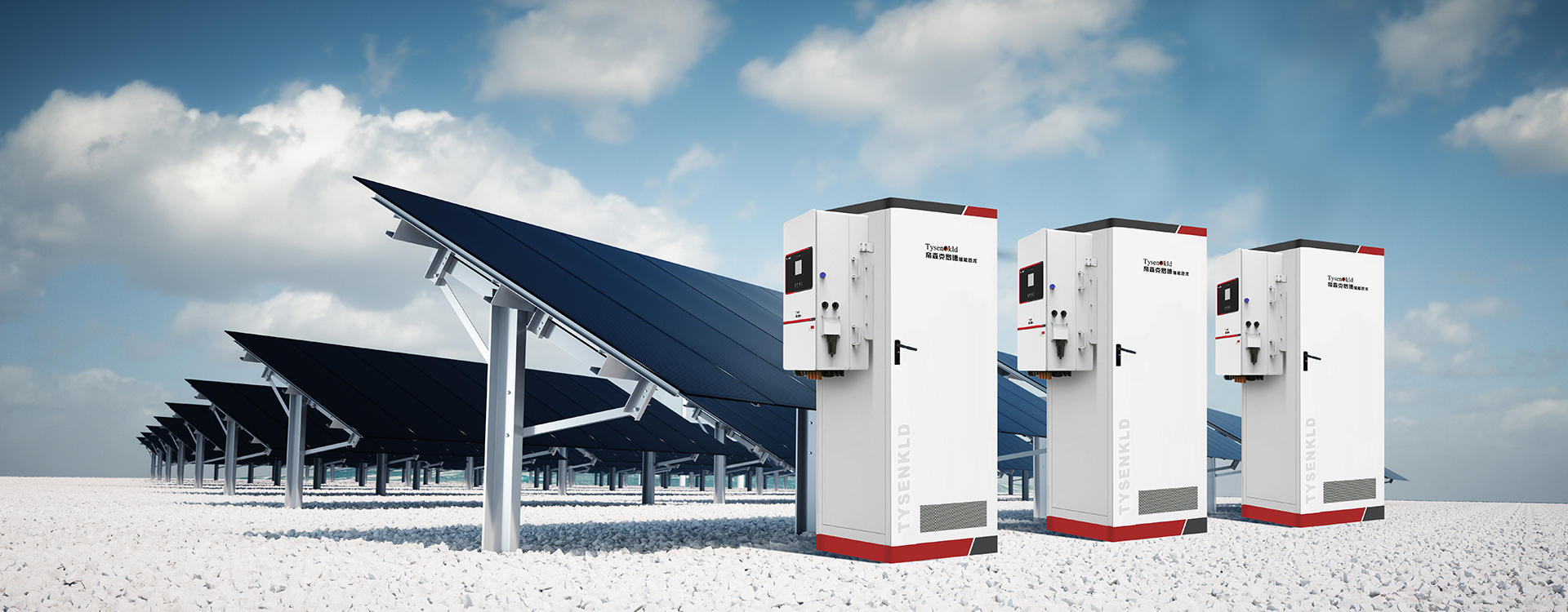

O sistema de integração de armazenamento fotovoltaico de série KLD-PEH de Tysen, que pode dar suporte ao acesso à geração de energia fotovoltaica. Possui MPPT de 4 canais e integra núcleo elétrico, sistema de gestão de bateria BMS, sistema de conversão PCS, sistema de gestão de energia EMS, sistema de segurança ativa e gestão térmica, o que é adequado para pequenas empresas industriais e comerciais.
Equalização ativa inteligente do BMS para proteção completa e extensão efetiva da vida útil do ciclo da bateria.

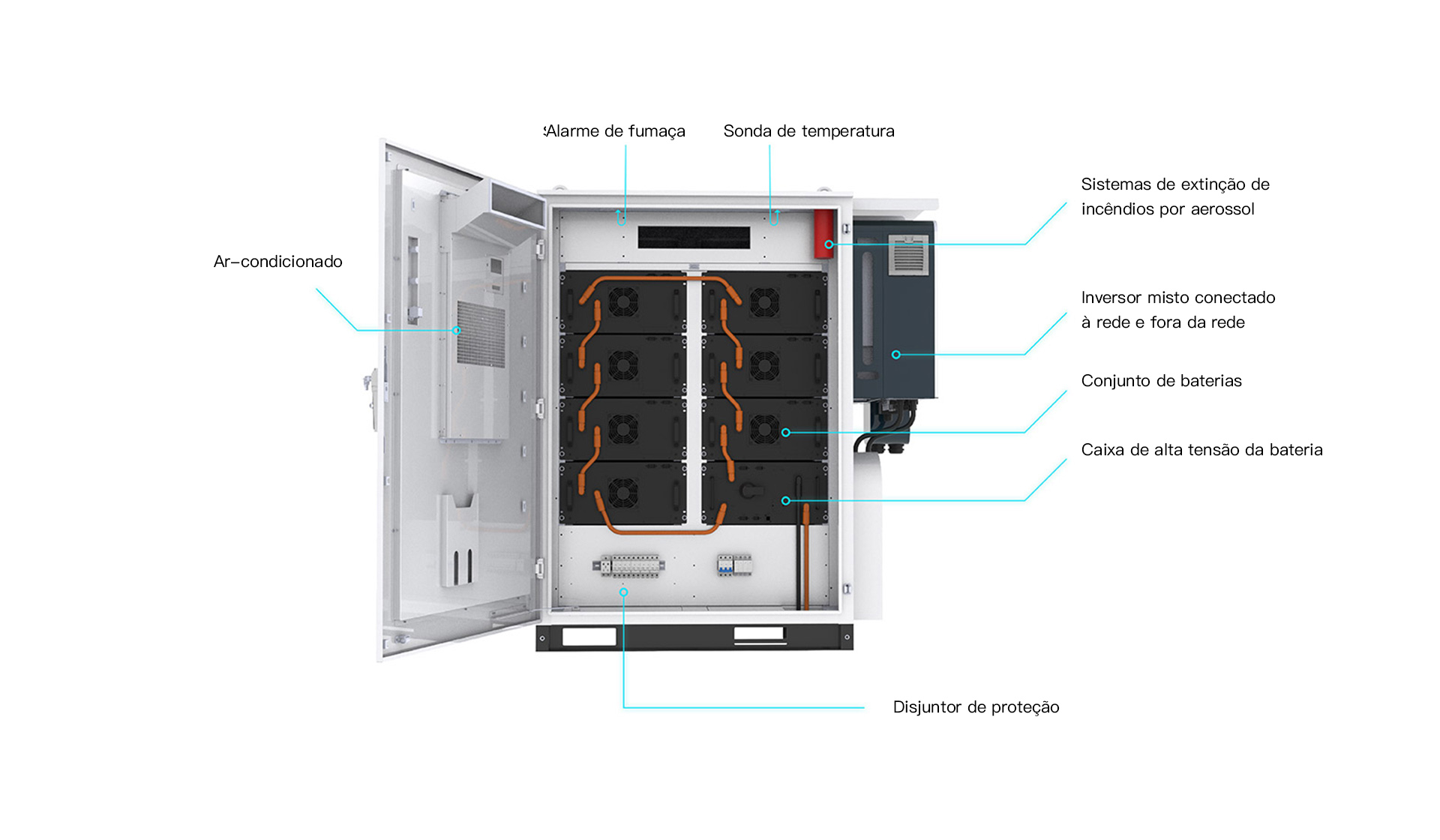

Bateria de fosfato de ferro e lítio sem cobalto(LFP), Design de proteção tripla contra incêndio de PACK+Sistema+Isolamento de Calor do Gabinete, Proteção de relé independente, Monitoramento térmico em nível de núcleo elétrico, Isolamento físico de um único ponto de falha, melhoram significativamente a segurança do sistema.
Integra EMS, PCS e BMS, Redundância da fonte de alimentação, Oferece suporte a funções como início preto.
Ao ser combinado com o gabinete de convergência de controle, ele realiza a expansão modular do sistema de armazenamento de energia distribuída e atende aos requisitos de implementação de cenários de aplicação em larga escala.
Gestão em nível de cluster para melhorar a utilização da bateria e o rendimento durante toda a vida útil.
Suporta regulação do fator de potência, passagem de alta e baixa tensão, equilíbrio de cargas, estabilização de tensão e corrente de alta precisão e outras estratégias de controle de estabilidade da rede.
Ao ser combinado com o gabinete de convergência de controle, ele realiza a expansão modular do sistema de armazenamento de energia distribuída e atende aos requisitos de implementação de cenários de aplicação em larga escala.
| Modelo | KLD-PEH-50kW/100kWh |
| Parâmetro do sistema | |
| Potência nominal de saída(W) | 50000 |
| Frequência de saída AC/Tensão | 50/60Hz;3LN/PE AC220V/380V,AC230V/400V |
| Quantidade de eletricidade(kWh) | 100.35 |
| Corrente nominal de saída(A) | 75.8 |
| Tensão de operação da bateria(V) | DC280～410 |
| Class de proteção da casca | IP54 |
| Parâmetros Fotovoltaicos | |
| Potência máxima de entrada fotovoltaica(W) | 75000 |
| Corrente máxima de entrada fotovoltaica(A) | 36+36+36+36 |
| Corrente nominal de entrada fotovoltaica(VDC) | 630 |
| Tensão DC inicial(VDC) | 180 |
| Faixa de tensão MPPT(VDC) | 180-900 |
| Corrente máxima de curto-circuito fotovoltaico(A) | 42+42+42+42 |
| Número de MPPT | 4 |
| Eficiência | |
| Eficiência máxima | 97.6% |
| Eficiência máxima de carga/descarga | 91% |
| Especificações da bateria | |
| Tensão padrão(V) | 51.2 |
| Energia da bateria(kWh) | 5.12 |
OBS: Consulte a página de download para obter parâmetros detalhados.
Parâmetro do sistema
Potência nominal de saída(W)：50000
Frequência de saída AC/Tensão：50/60Hz;3LN/PE AC230V/400V
Quantidade de eletricidade(kWh)：100.35
Corrente nominal de saída(A)：75.8
Tensão de operação da bateria(V)：DC280～410
Class de proteção da casca：IP54
Parâmetros Fotovoltaicos
Potência máxima de entrada fotovoltaica(W) ：75000
Corrente máxima de entrada fotovoltaica(A)：36+36+36+36
Corrente nominal de entrada fotovoltaica(VDC)：630
Tensão DC inicial(VDC)：180
Faixa de tensão MPPT(VDC)：180-900
Corrente máxima de curto-circuito fotovoltaico(A)：42+42+42+42
Número de MPPT：4
Eficiência
Eficiência máxima：97.6%
Eficiência máxima de carga/descarga：91%
Especificações da bateria
Tensão padrão(V)：51.2
Energia da bateria(kWh)：5.12
