Máy biến tần lưu

trữ năng lượng cho

gia đình dòng

KLD-RS IP65 bản thấp áp

Thông minh Ổn định Tin cậy Giai đoạn đơn/3 pha

Khái quát sản phẩm

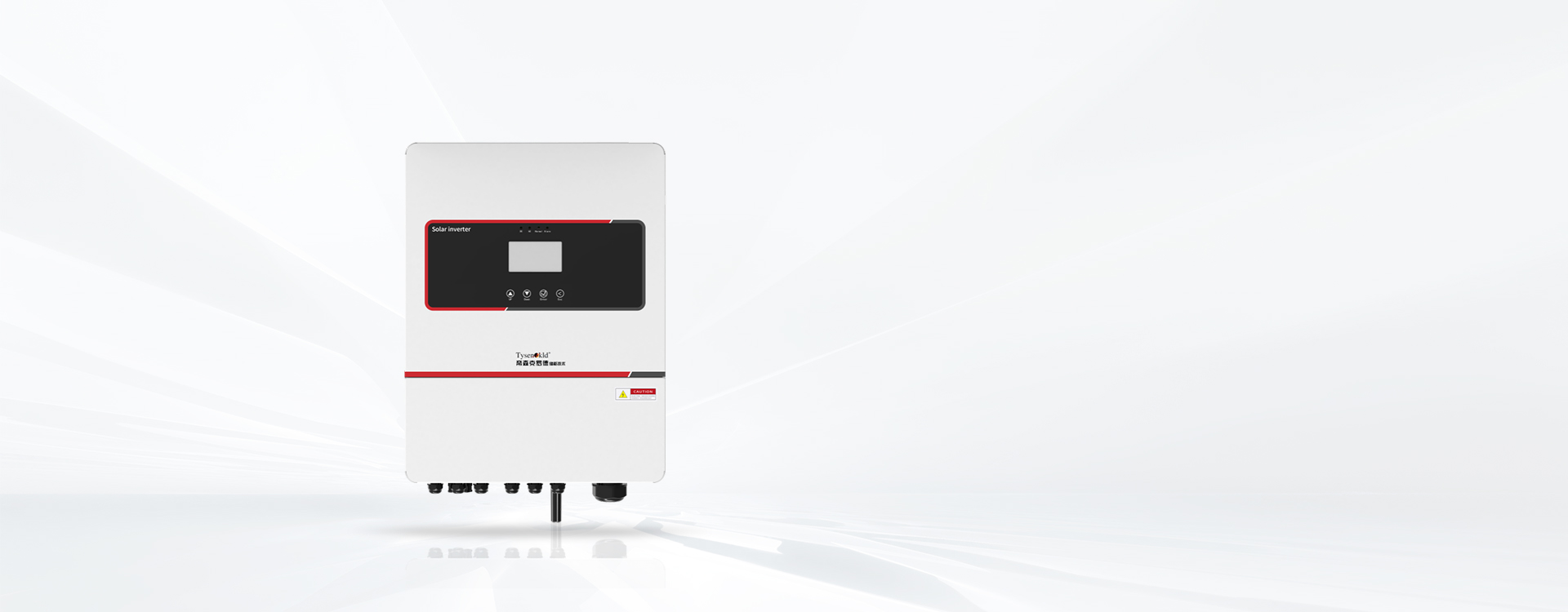

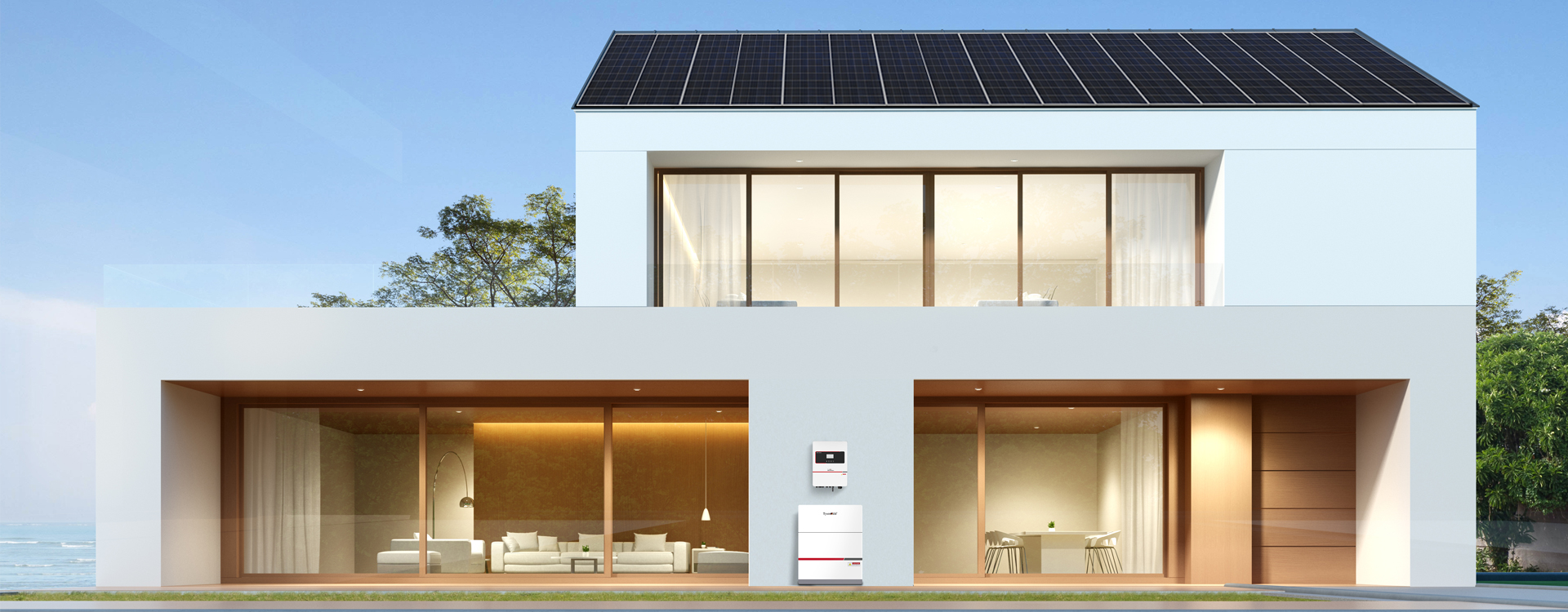

Máy biến tần lưu trữ năng lượng cho gia đình dòng KLD-RS (thấp áp), phạm vi công suất 1 pha 1-8kW, phạm vi công suất 3 pha 8-14kW, bộ pin tương thích 20-60V, hỗ trợ có tải hoàn toàn không cân bằng, cấp bảo vệ IP65 thích hợp với các loại môi trường phức tạp, thực hiện chuyển đổi một chiều thành xoay chiều bằng công nghệ SPWM, cung cấp phương án giải quyết năng lượng cho gia đình hoặc doanh nghiệp nhỏ.

Đặc điểm sản phẩm

Hiệu quả tin cậy
Tương thích hoàn hảo
Điều chỉnh 3 pha
Chất lượng điện năng ưu việt
Khả năng thích ứng tốt

Hiệu ích cao hơn

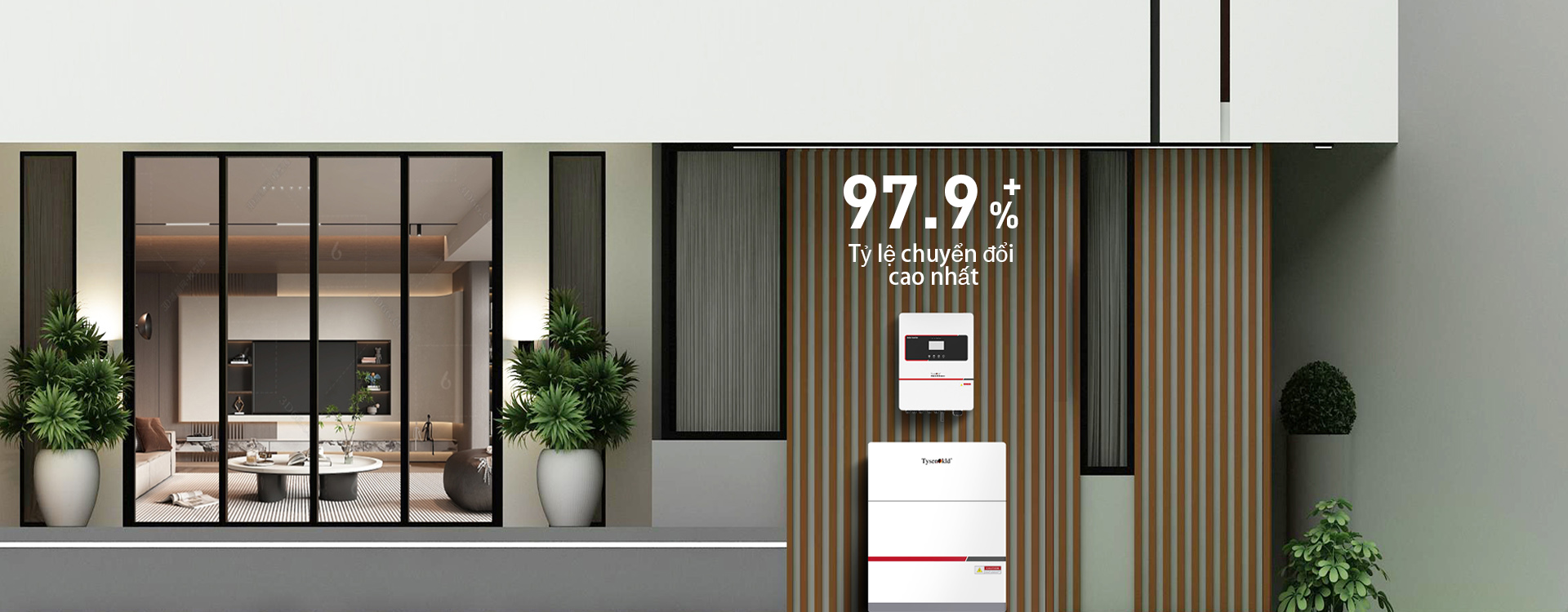

Hiệu suất chuyển đổi hàng đầu trong ngành, được hưởng lợi nhờ công nghệ điện tử điện lực tiên tiến.
Sau khi kết hợp với bộ điều khiển tấm quang điện thông minh, có thể thực hiện phát điện tối ưu nhất ở cấp độ tấm quang điện.

An toàn tin cậy

Bảo vệ cấp 2 nhảy dòng một chiều xoay chiều.

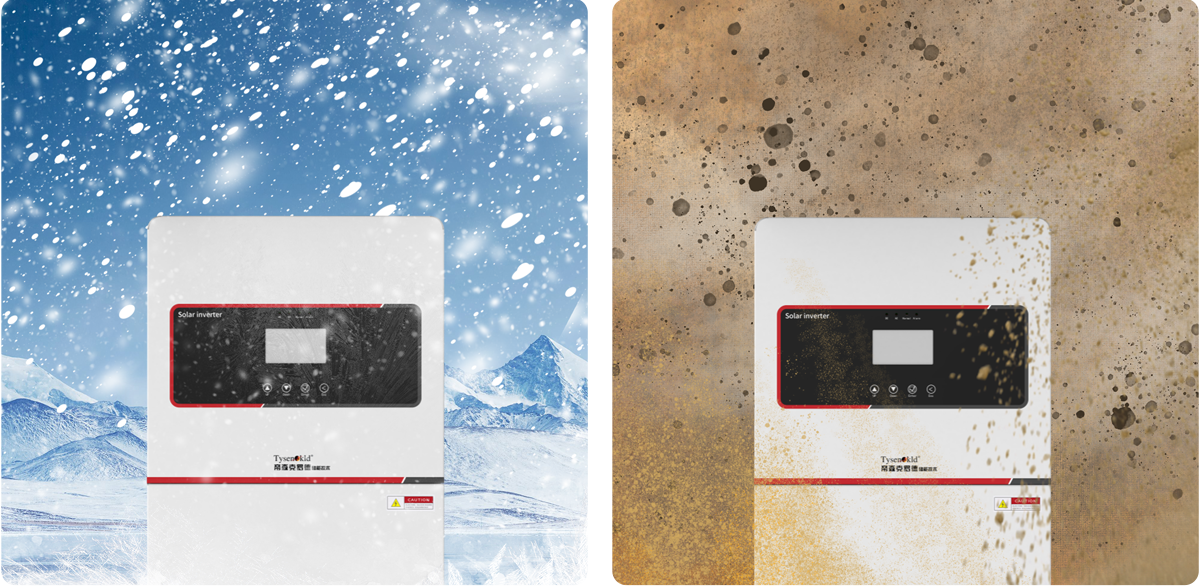

Có thể vận hành ổn định trong môi trường và khí hậu cực đoan

Cấp bảo vệ IP65 (nhiệt độ cao, tuyết, bão cát, mưa)

Tương thích hoàn hảo

Hỗ trợ liên kết với nhiều pin, BMS tự thích ứng với chiến lược sạc điện, đảm bảo cân bằng sạc điện giữa các viên pin.

Tham số kỹ thuật

1 pha
3 pha
Ký hiệu KLD-RS5kW-1-H KLD-RS6kW-1-H KLD-RS8kW-1-H
Chức năng tắt máy Có
Tham số pin
Số mạch đầu vào của pin 1
Loại pin Pin lithium
Điện áp pin định mức 51.2V
Phạm vi điện áp pin 42V-58V
Điện áp lớn nhất 60V
Công suất sạc xả điện định mức 5kW 6kW 8kW
Dòng điện sạc xả điện lớn nhất 120A 140A 190A
Cổng nối giao tiếp RS485/CAN
Đầu vào quang điện
Số mạch đầu vào quang điện 2
Công suất đầu vào lớn nhất 7500Wp 9000Wp 12000Wp
Điện áp đầu vào lớn nhất 500V
Điện áp khởi động 95V 120V
Phạm vi điện áp MPPT 150-425V
Điện áp định mức 360V
Số lượng MPPTT 2
Số chuỗi đầu vào MPPT mỗi mạch 1+1 2+1
Tham số ghép lưới
Công suất đầu ra định mức 5000W 6000W 8000W
Dòng điện đầu ra lớn nhất 22.7A 27.2A 34.5A
Dòng điện đầu vào lưới 27.2A 32.6A 38.3A
Điện áp ghép lưới định mức 220V/230V/240V
Phạm vi điện áp lưới điện 184-264V
Tần số lưới điện định mức 50/60Hz
Phạm vi tần số lưới điện 45Hz-55Hz/55Hz-65Hz
Hệ số công suất 1 (0.8 trước siêu cấp-0.8 sau khi trễ)
THDi (Công suất định mức) ＜3%
Tham số ngoài lưới
Công suất đầu ra định mức 5kVA 6kVA 8kVA
Công suất đầu ra lớn nhất 5kVA 6kVA 8kVA
Dòng điện đầu ra lớn nhất 22.7A 27.2A 34.5A
Công suất đầu ra định mức 220V/230V/240V
Tần số lưới điện định mức 50/60Hz
THDU (@phụ tải tuyến tính) ＜2%
Thời gian chuyển đổi ＜20ms
Hiệu suất
Hiệu suất lớn nhất 97%
Hiệu suất sạc xả pin lớn nhất 96%
Cấp bảo vệ IP65
Phương thức tương tác người-máy LED/APP/WIFI/4G/Bluetooth (lựa chọn)
Ký hiệu KLD-RS10kW-3-H KLD-RS12kW-3-H KLD-RS14kW-3-H
Tham số đầu ra xoay chiều
Công suất đầu ra định mức 10000W 12000W 14000W
Công suất đầu ra lớn nhất 12000W 13200W 15400W
Công suất đỉnh (ngoài lưới) 2 lần công suất định mức, 10S 1.8 lần công suất định mức, 10S
Dòng điện định mức đầu ra xoay chiều 15.2A/14.5A 18.2A/17.4A 21.1A/20.3A
Dòng điện xoay chiều lớn nhất 22.7A/21.7A 27.3A/26.1A 27.6A/26.4A
Điện áp lưới điện định mức 3L/N/PE 380V/400V
Hiệu suất
Hiệu suất lớn nhất 97.90%
Hiệu suất MPPT 99.90%
Hiệu suất châu Âu 96.90%
Đầu vào quang điện
Công suất đầu vào lớn nhất 15000W 18000W 20000W
Điện áp đầu vào lớn nhất 650V(160V-800V)
Số lượng MPPTT 2
Chuỗi ký tự đầu vào của mỗi MPPT lớn nhất 2+1
Phạm vi điện áp MPPT 200-700V
Phạm vi điện áp MPPT đủ tải 250-850V 290-850V 350-850V
Điện áp đầu vào định mức 650V
Điện áp khởi động 160V
Dòng điện đầu vào lớn nhất 26A/17A
Dòng điện đoản mạch 34A/20A
Tham số pin
Phạm vi điện áp pin 40-60V
Dòng điện sạc lớn nhất 220A 250A 280A
Dòng điện xả lớn nhất 220A 250A 280A

Ghi chú: Hãy đến trang tải tài liệu xuống để xem tham số chi tiết

Tham số kỹ thuật
1 pha
3 pha

  • Chức năng tắt máy：Có

    Tham số pin

    Số mạch đầu vào của pin：1

    Loại pin：Pin lithium

    Điện áp pin định mức：51.2V

    Phạm vi điện áp pin：42V-58V

    Điện áp lớn nhất：60V

    Công suất sạc xả điện định mức：5kW

    Dòng điện sạc xả điện lớn nhất：120A

    Cổng nối giao tiếp：RS485/CAN

    Đầu vào quang điện

    Số mạch đầu vào quang điện：2

    Công suất đầu vào lớn nhất：7500Wp

    Điện áp đầu vào lớn nhất：500V

    Điện áp khởi động：95V

    Phạm vi điện áp MPPT：150-425V

    Điện áp định mức：360V

    Số lượng MPPTT：2

    Số chuỗi đầu vào MPPT mỗi mạch ：1+1

    Tham số ghép lưới

    Công suất đầu ra định mức：5000W

    Dòng điện đầu ra lớn nhất：22.7A

    Dòng điện đầu vào lưới：27.2A

    Điện áp ghép lưới định mức：220V/230V/240V

    Phạm vi điện áp lưới điện：184-264V

    Tần số lưới điện định mức：50/60Hz

    Phạm vi tần số lưới điện：45Hz-55Hz/55Hz-65Hz

    Hệ số công suất：1 (0.8 trước siêu cấp-0.8 sau khi trễ)

    THDi (Công suất định mức)：＜3%

    Tham số ngoài lưới

    Công suất đầu ra định mức：5kVA

    Công suất đầu ra lớn nhất：5kVA

    Dòng điện đầu ra lớn nhất：22.7A

    Công suất đầu ra định mức：220V/230V/240V

    Tần số lưới điện định mức：50/60Hz

    THDU (@phụ tải tuyến tính)：＜2%

    Thời gian chuyển đổi：＜20ms

    Hiệu suất

    Hiệu suất lớn nhất：97%

    Hiệu suất sạc xả pin lớn nhất：96%

    Cấp bảo vệ：IP65

    Phương thức tương tác người-máy：LED/APP/WIFI/4G/Bluetooth (lựa chọn)

  • Chức năng tắt máy：Có

    Tham số pin

    Số mạch đầu vào của pin：1

    Loại pin：Pin lithium

    Điện áp pin định mức：51.2V

    Phạm vi điện áp pin：42V-58V

    Điện áp lớn nhất：60V

    Công suất sạc xả điện định mức：6kW

    Dòng điện sạc xả điện lớn nhất：140A

    Cổng nối giao tiếp：RS485/CAN

    Đầu vào quang điện

    Số mạch đầu vào quang điện：2

    Công suất đầu vào lớn nhất：9000Wp

    Điện áp đầu vào lớn nhất：500V

    Điện áp khởi động：95V

    Phạm vi điện áp MPPT：150-425V

    Điện áp định mức：360V

    Số lượng MPPTT：2

    Số chuỗi đầu vào MPPT mỗi mạch ：1+1

    Tham số ghép lưới

    Công suất đầu ra định mức：6000W

    Dòng điện đầu ra lớn nhất：27.2A

    Dòng điện đầu vào lưới：27.2A

    Điện áp ghép lưới định mức：220V/230V/240V

    Phạm vi điện áp lưới điện：184-264V

    Tần số lưới điện định mức：50/60Hz

    Phạm vi tần số lưới điện：45Hz-55Hz/55Hz-65Hz

    Hệ số công suất：1 (0.8 trước siêu cấp-0.8 sau khi trễ)

    THDi (Công suất định mức)：＜3%

    Tham số ngoài lưới

    Công suất đầu ra định mức：6kVA

    Công suất đầu ra lớn nhất：6kVA

    Dòng điện đầu ra lớn nhất：27.2A

    Công suất đầu ra định mức：220V/230V/240V

    Tần số lưới điện định mức：50/60Hz

    THDU (@phụ tải tuyến tính)：＜2%

    Thời gian chuyển đổi：＜20ms

    Hiệu suất

    Hiệu suất lớn nhất：97%

    Hiệu suất sạc xả pin lớn nhất：96%

    Cấp bảo vệ：IP65

    Phương thức tương tác người-máy：LED/APP/WIFI/4G/Bluetooth (lựa chọn)

  • Chức năng tắt máy：Có

    Tham số pin

    Số mạch đầu vào của pin：1

    Loại pin：Pin lithium

    Điện áp pin định mức：51.2V

    Phạm vi điện áp pin：42V-58V

    Điện áp lớn nhất：60V

    Công suất sạc xả điện định mức：8kW

    Dòng điện sạc xả điện lớn nhất：190A

    Cổng nối giao tiếp：RS485/CAN

    Đầu vào quang điện

    Số mạch đầu vào quang điện：2

    Công suất đầu vào lớn nhất：12000Wp

    Điện áp đầu vào lớn nhất：500V

    Điện áp khởi động：120V

    Phạm vi điện áp MPPT：150-425V

    Điện áp định mức：360V

    Số lượng MPPTT：2

    Số chuỗi đầu vào MPPT mỗi mạch ：2+1

    Tham số ghép lưới

    Công suất đầu ra định mức：8000W

    Dòng điện đầu ra lớn nhất：34.5A

    Dòng điện đầu vào lưới：38.3A

    Điện áp ghép lưới định mức：220V/230V/240V

    Phạm vi điện áp lưới điện：184-264V

    Tần số lưới điện định mức：50/60Hz

    Phạm vi tần số lưới điện：45Hz-55Hz/55Hz-65Hz

    Hệ số công suất：1 (0.8 trước siêu cấp-0.8 sau khi trễ)

    THDi (Công suất định mức)：＜3%

    Tham số ngoài lưới

    Công suất đầu ra định mức：8kVA

    Công suất đầu ra lớn nhất：8kVA

    Dòng điện đầu ra lớn nhất：34.5A

    Công suất đầu ra định mức：220V/230V/240V

    Tần số lưới điện định mức：50/60Hz

    THDU (@phụ tải tuyến tính)：＜2%

    Thời gian chuyển đổi：＜20ms

    Hiệu suất

    Hiệu suất lớn nhất：97%

    Hiệu suất sạc xả pin lớn nhất：96%

    Cấp bảo vệ：IP65

    Phương thức tương tác người-máy：LED/APP/WIFI/4G/Bluetooth (lựa chọn)

  • Tham số đầu ra xoay chiều

    Công suất đầu ra định mức：10000W

    Công suất đầu ra lớn nhất：12000W

    Công suất đỉnh (ngoài lưới): 2 lần công suất định mức, 10S

    Dòng điện định mức đầu ra xoay chiều：15.2A/14.5A

    Dòng điện xoay chiều lớn nhất：22.7A/21.7A

    Điện áp lưới điện định mức：3L/N/PE 380V/400V

    Hiệu suất

    Hiệu suất lớn nhất：97.90%

    Hiệu suất MPPT：99.90%

    Hiệu suất châu Âu：96.90%

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：15000W

    Điện áp đầu vào lớn nhất：650V(160V-800V)

    Số lượng MPPT：2

    Chuỗi ký tự đầu vào của mỗi MPPT lớn nhất：2+1

    Phạm vi điện áp MPPT：200-700V

    Phạm vi điện áp MPPT đủ tải：250-850V

    Điện áp đầu vào định mức：650V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：26A/17A

    Dòng điện đoản mạch：34A/20A

    Tham số pin

    Phạm vi điện áp pin：40-60V

    Dòng điện sạc lớn nhất：220A

    Dòng điện xả lớn nhất：220A

  • Tham số đầu ra xoay chiều

    Công suất đầu ra định mức：12000W

    Công suất đầu ra lớn nhất：13200W

    Công suất đỉnh (ngoài lưới): 2 lần công suất định mức, 10S

    Dòng điện định mức đầu ra xoay chiều：18.2A/17.4A

    Dòng điện xoay chiều lớn nhất：27.3A/26.1A

    Điện áp lưới điện định mức：3L/N/PE 380V/400V

    Hiệu suất

    Hiệu suất lớn nhất：97.90%

    Hiệu suất MPPT：99.90%

    Hiệu suất châu Âu：96.90%

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：18000W

    Điện áp đầu vào lớn nhất：650V(160V-800V)

    Số lượng MPPT：2

    Chuỗi ký tự đầu vào của mỗi MPPT lớn nhất：2+1

    Phạm vi điện áp MPPT：200-700V

    Phạm vi điện áp MPPT đủ tải：290-850V

    Điện áp đầu vào định mức：650V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：26A/17A

    Dòng điện đoản mạch：34A/20A

    Tham số pin

    Phạm vi điện áp pin：40-60V

    Dòng điện sạc lớn nhất：250A

    Dòng điện xả lớn nhất：250A

  • Tham số đầu ra xoay chiều

    Công suất đầu ra định mức：14000W

    Công suất đầu ra lớn nhất：15400W

    Công suất đỉnh (ngoài lưới): 1.8 lần công suất định mức, 10S

    Dòng điện định mức đầu ra xoay chiều：21.1A/20.3A

    Dòng điện xoay chiều lớn nhất：27.6A/26.4A

    Điện áp lưới điện định mức：3L/N/PE 380V/400V

    Hiệu suất

    Hiệu suất lớn nhất：97.90%

    Hiệu suất MPPT：99.90%

    Hiệu suất châu Âu：96.90%

    Đầu vào quang điện

    Công suất đầu vào lớn nhất：20000W

    Điện áp đầu vào lớn nhất：650V(160V-800V)

    Số lượng MPPT：2

    Chuỗi ký tự đầu vào của mỗi MPPT lớn nhất：2+1

    Phạm vi điện áp MPPT：200-700V

    Phạm vi điện áp MPPT đủ tải：350-850V

    Điện áp đầu vào định mức：650V

    Điện áp khởi động：160V

    Dòng điện đầu vào lớn nhất：26A/17A

    Dòng điện đoản mạch：34A/20A

    Tham số pin

    Phạm vi điện áp pin：40-60V

    Dòng điện sạc lớn nhất：280A

    Dòng điện xả lớn nhất：280A
