KLD-MS 시리즈

3상 스트링 포메이션 태양광 인버터

（10-110kW）

효율성이 높다 안정적이다 신뢰성이 있다

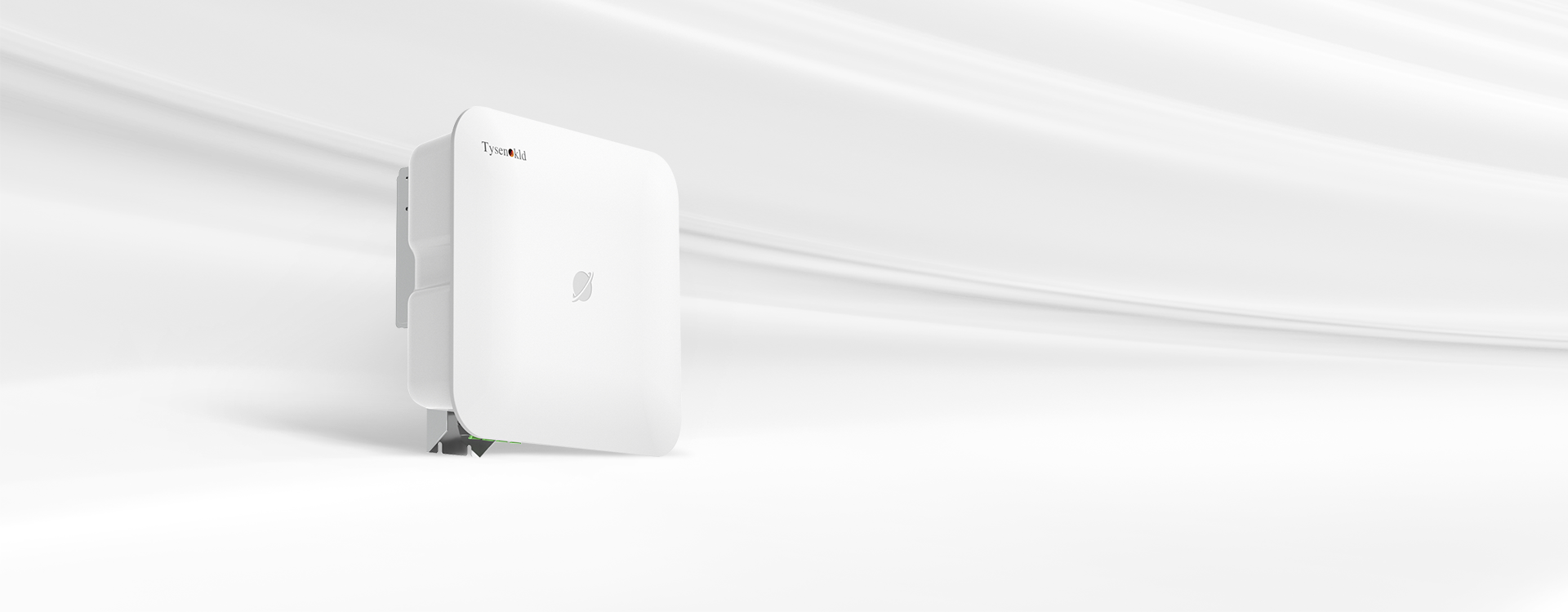

제품 개요

KLD-MS 시리즈 3상 스트링 포메이션 태양광 인버터는 주거용 및 소규모 산업 및 상업용 태양광 프로젝트에 적합하다. 전력 범위는 10-110kW이고, 최대 단일 스트링 입력 전류는 40A에 달하여 고출력 모듈과 완벽하게 일치한다. 또한 구성이 인버터 용량을 초과하고, 효율성이 높으며, 넓은 MPPT 전압 범위를 갖추고 있으며, 제품의 크기가 작고, 무게가 가벼워 설치와 유지보수가 편리하다.

제품 특징

휴대에 편리하다
이중 보장을 제공한다
안정적이고 신뢰성이 있다
보호 수준이 높다
통신이 유연하다
3상 조절이 가능하다

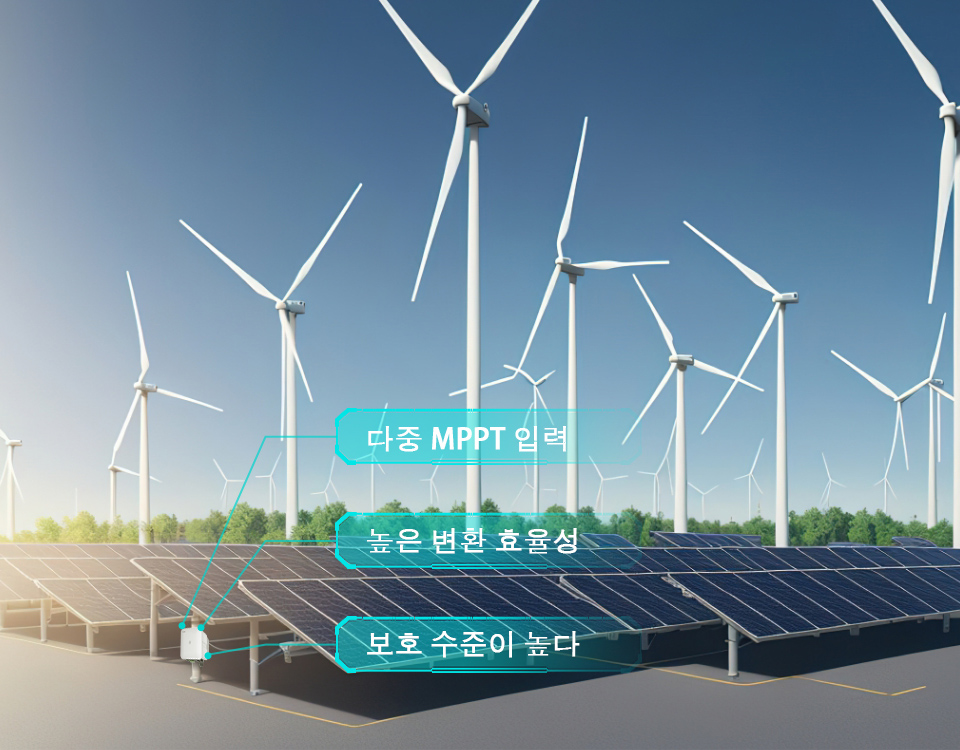

고효율 발전

높은 변환 효율성

다양한 조사 상황에서 높은 토폴로지 구조는 높은 변환 효율을 보장한다.

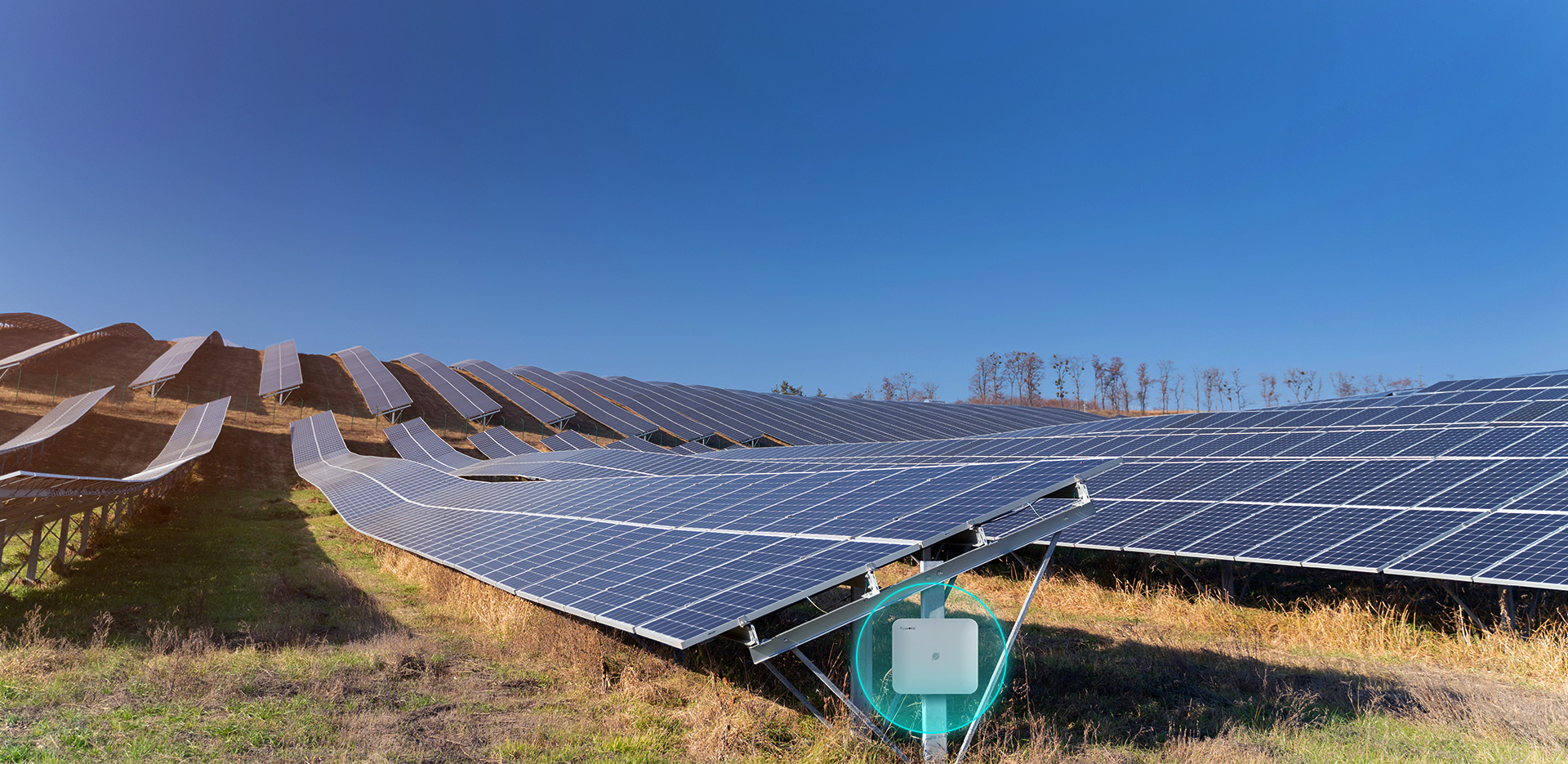

지능형 추적 스탠드 제어 알고리즘

복잡한 지형과 다양한 날씨 시나리오에 대응하여 단축, 이중 축, 경사축을 선택하여 최적의 추적 각도를 실현하고 발전 효율을 향상시킬 수 있다.

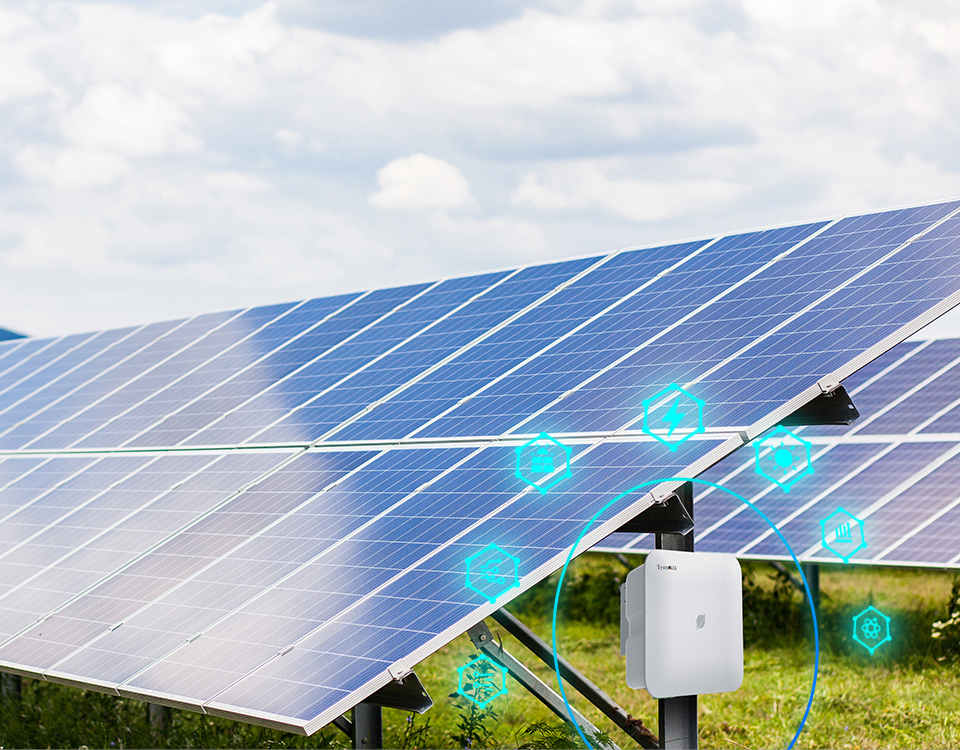

안전하고 신뢰성이 있다

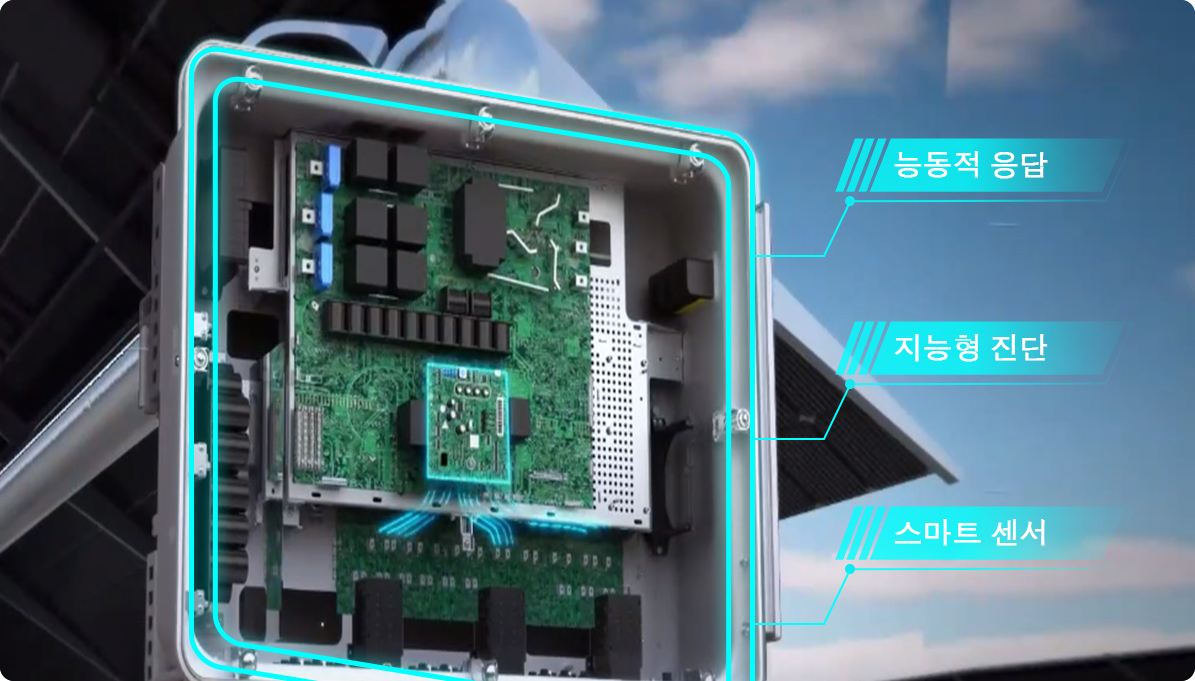

DC 측 이중 안전 보호 1 지능형 스트링 포메이션 분단

전 시나리오, 고정밀도, 능동적인 직류 이상 식별, 밀리초급의 신속한 응답은 시스템 직류 측 안전을 보장한다.

배전망 친화적

  • 극연약 계통에 적응한다
  • SCR=1.1/THDi＜1%

풀 파워 운영 + 더 우수한 전력 품질

  • UHV AC
  • SCCR=0.7/SCR=1.1

직렬 보상 + 연약 계통 복잡한 배전망에 적응한다.

  • UHV DC
  • GB 37408 준수

고전압 크로싱, 액티브 파워를 실현하고 디레이팅을 하지 않는다.

기술 매개변수

모델 KLD-MS10kW-3 KLD-MS20kW-3 KLD-MS30kW-3 KLD-MS50kW-3 KLD-MS60kW-3 KLD-MS80kW-3 KLD-MS100kW-3 KLD-MS110kW-3
보호 등급 IP65
입력 (DC)
최대 입력 전력(W) 15000 30000 45000 75000 90000 120000 150000 165000
최대 입력 전압 (V) 1100
MPPT 전압 범위 (V) 150-1000 200-1000
MPPT 전부하 전압 범위 (V) 500-850
정격 입력 전압 ( V ) 620
시작 전압 ( V ) 150 200
최대 입력 전류 (A) 15*2 32*2 38*2 40*3 38*4 38*6
단락 전류 ( A ) 25*2 48*2 48*2 48*3 48*4 48*6
MPPT/DC 단자 수 2/2 2/4 2/5 3/7 4/8 6/12
출력 (AC)
최대 출력 전력 (VA) 11000 22000 33000 55000 66000 88000 110000 110000
정격 출력 전력 ( W ) 10000 20000 30000 50000 60000 80000 100000 110000
최대 출력 전류 (A) 17 32 48 80 96 127 158 158
정격 전압 ( V ) 3P+N+PE/3P+PE AC230/400
배전망 전압 범위 AC260V-519V (조정 가능한)
효율
최대 효율 98.70% 98.75% 98.50% 98.80% 99.00%
중국 효율 98.23% 98.35% 98.10% 98.45% 98.50% 98.30% 98.40%

참고: 자세한 매개변수를 보려면 자료 다운로드 페이지로 가십시오

기술 매개변수

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：15000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：150-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：150

    최대 입력 전류 (A)：15*2

    단락 전류 ( A )：25*2

    MPPT/DC 단자 수：2/2

    출력 (AC)

    최대 입력 전력(VA)：11000

    정격 출력 전력 ( W )：10000

    최대 출력 전류 (A)：17

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：98.70%

    중국 효율：98.23%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：30000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：150-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：150

    최대 입력 전류 (A)：32*2

    단락 전류 ( A )：48*2

    MPPT/DC 단자 수：2/4

    출력 (AC)

    최대 입력 전력(VA)：22000

    정격 출력 전력 ( W )：20000

    최대 출력 전류 (A)：32

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：98.75%

    중국 효율：98.35%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：45000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：200-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：200

    최대 입력 전류 (A)：38*2

    단락 전류 ( A )：48*2

    MPPT/DC 단자 수：2/5

    출력 (AC)

    최대 입력 전력(VA)：33000

    정격 출력 전력 ( W )：30000

    최대 출력 전류 (A)：48

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：98.50%

    중국 효율：98.10%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：75000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：200-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：200

    최대 입력 전류 (A)：40*3

    단락 전류 ( A )：48*3

    MPPT/DC 단자 수：3/7

    출력 (AC)

    최대 입력 전력(VA)：55000

    정격 출력 전력 ( W )：50000

    최대 출력 전류 (A)：80

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：98.80%

    중국 효율：98.45%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：90000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：200-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：200

    최대 입력 전류 (A)：38*4

    단락 전류 ( A )：48*4

    MPPT/DC 단자 수：4/8

    출력 (AC)

    최대 입력 전력(VA)：66000

    정격 출력 전력 ( W )：60000

    최대 출력 전류 (A)：96

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：99.00%

    중국 효율：98.50%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：120000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：200-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：200

    최대 입력 전류 (A)：38*6

    단락 전류 ( A )：48*6

    MPPT/DC 단자 수：6/12

    출력 (AC)

    최대 입력 전력(VA)：88000

    정격 출력 전력 ( W )：80000

    최대 출력 전류 (A)：127

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：99.00%

    중국 효율：98.30%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：150000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：200-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：200

    최대 입력 전류 (A)：38*6

    단락 전류 ( A )：48*6

    MPPT/DC 단자 수：6/12

    출력 (AC)

    최대 입력 전력(VA)：110000

    정격 출력 전력 ( W )：100000

    최대 출력 전류 (A)：158

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：99.00%

    중국 효율：98.40%

  • 보호 등급：IP65

    입력 (DC)

    최대 입력 전력(W)：165000

    최대 입력 전압 (V)：1100

    MPPT 전압 범위 (V)：200-1000

    MPPT 전부하 전압 범위 (V)：500-850

    정격 입력 전압 ( V )：620

    시작 전압 ( V ) ：200

    최대 입력 전류 (A)：38*6

    단락 전류 ( A )：48*6

    MPPT/DC 단자 수：6/12

    출력 (AC)

    최대 입력 전력(VA)：110000

    정격 출력 전력 ( W )：110000

    최대 출력 전류 (A)：158

    정격 전압 ( V )：3P+N+PE/3P+PE AC230/400

    배전망 전압 범위：AC260V-519V (조정 가능한)

    효율

    최대 효율：99.00%

    중국 효율：98.40%
